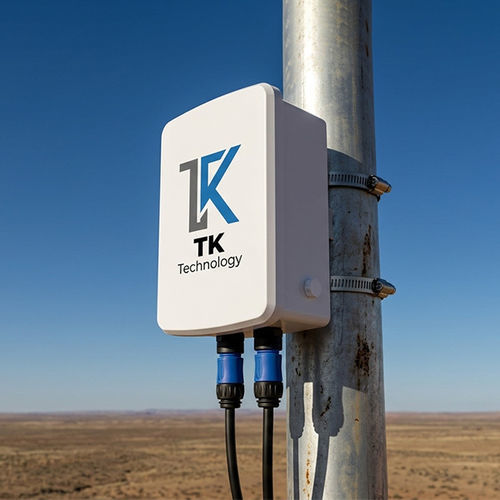

配電電気エンクロージャ WGVC series

カスタム壁取り付け式プラスチック製

製品説明
通気プラグは熱膨張による筐体の変形を防止し、直射日光下や温度変化の大きい環境で有効です。IP68 相当の高防水性能を持ち、深さ2メートルで1時間の浸漬に耐えます。材質は ASA（紫外線による劣化・変色に強い）で、屋外の通信機器やネットワーク機器に適しています。カバーの固定にはセルフタッピングキャプティブスクリューを使用します。最初にスクリューを回して穴にねじを切ることで、カバーと本体を確実に固定してください。オプションの端子台（WTBシリーズ）を使用すれば、接続箱としても利用可能です。

主な用途

• 通信機器
• ネットワーク機器
• 無線機器
• LoRa ゲートウェイ
• アクセスポイント
• コントローラ
• センサー筐体
• データロガー
• GPS
• 接続箱

製品番号 / 寸法
Product No. | External W x D x H (mm) | Internal w x d x h (mm) | Weight (g)
WGVC10-15-6W | 100 x 150 x 55 | 58 x 115 x 43 | 171
WGVC10-15-8W | 100 x 150 x 75 | 57 x 114 x 63 | 193.5
WGVC15-16-6W | 145 x 155 x 55 | 102 x 120 x 43 | 233.5
WGVC15-16-8W | 145 x 155 x 80 | 100 x 118 x 68 | 268
WGVC15-21-6W | 145 x 210 x 60 | 102 x 174 x 48 | 315.5
WGVC15-21-9W | 145 x 210 x 90 | 100 x 172 x 78 | 368.5
WGVC17-25-8W | 170 x 250 x 80 | 125 x 209 x 67.5 | 471.5
WGVC17-25-11W | 170 x 250 x 110 | 122 x 206 x 97.5 | 535.5
WGVC23-25-8W | 225 x 245 x 80 | 180 x 194 x 67.5 | 571.5
WGVC23-25-11W | 225 x 245 x 110 | 177 x 191 x 97.5 | 646.5
WGVC25-33-9W | 245 x 325 x 90 | 189 x 268 x 74 | 966.5
WGVC25-33-12W | 245 x 325 x 120 | 186 x 265 x 104 | 1075.5
WGVC30-33-9W | 300 x 325 x 90 | 244 x 268 x 74 | 1152.5
WGVC30-33-13W | 300 x 325 x 130 | 240 x 264 x 114 | 1288
WGVC28-40-10W | 280 x 400 x 100 | 223 x 338 x 84 | 1335
WGVC28-40-15W | 280 x 400 x 150 | 218 x 333 x 134 | 1532

特長 / 技術仕様

• 保護等級: IP68（深さ2メートルで1時間の浸漬に耐える）
• 使用温度: -20°C〜+60°C
• ラインナップ: 16 サイズ
• 材質: ASA プラスチック（耐候性プラスチック、UL94HB）
• 色: オフホワイト、Munsell N8.75 に概ね一致
• カバー締付トルク: 0.5 ~ 0.7 N·m
• 通気プラグ材質: PA66、PTFE；色: オフホワイト
• 通気プラグ締付トルク: 0.3 ~ 0.35 N·m
• 標準気流量（通気プラグ）: 1,200 ml/min (DP = 7 kPa)
• カバーの固定にはセルフタッピングキャプティブスクリューを使用；適切に固定するために穴にねじを切ってください
• オプションの端子台（WTBシリーズ）を装着して接続箱として使用可能
