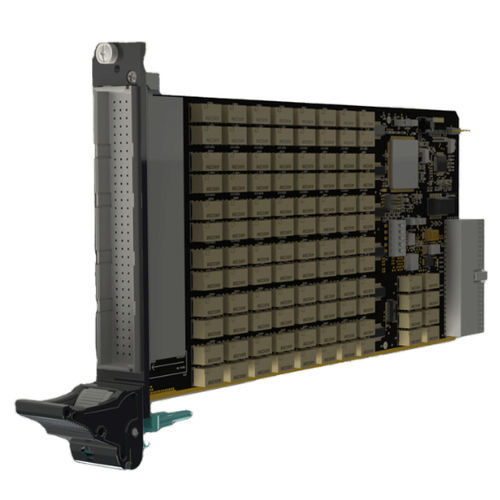

高濃度多重化装置 TT-MUX-24C-2P-2B-01

モジュールマルチチャンネルパワー

TT-MUX-24C-2P-2B-01マルチプレクサ・ボードは、自動テスト装置での信号のルーティングや配線に最適な高密度スイッチング・マルチプレクサ・モジュールです。 最大限の柔軟性、強化されたテスト性能と生産性のための完璧なソリューションです。 Tame-TestのCHAS-8SLO-4U-01モジュラースイッチングシャーシと組み合わせることで、テストシステムの中核に高度なスイッチングシステムを構築し、電子基板、製品、システムのテストと検証プロセスを合理化、自動化することができます。 - 2極、24チャンネル、2バンク - 両方のバスから全チャンネルにアクセスでき、セルフテストが可能 - 2Aホット/コールドスイッチング - 最大220 VDC / 250 VAC、最大60Wの電力をスイッチング - シンプルな160ピンDINオスコネクター - LabViewドライバ付属 - 前面および背面コネクタから極にアクセス可能 - CHAS-8SLO4U-01シャーシと互換性あり - 様々な構成に対応するため、容易にカスタマイズできる高い適応性 TT-MUX-24C-2P-2B-01 3U マルチプレクサモジュールは、24 チャンネルと 2 バンクのバイポーラ構成で、合計 48 チャンネルにアクセスできます。 電気機械式信号リレーを搭載し、各チャンネルで最大2Aの電流と220VDC/250VACの電圧を切り替えることができます。 試験ベイ、測定装置、被試験製品間の連続的な切り替えを保証し、複数の装置の同時試験を可能にします。 このモジュールは、Tame-Testの設計チームが開発したCHAS-8SLO-4U-01シャーシ用に特別に設計されています。
