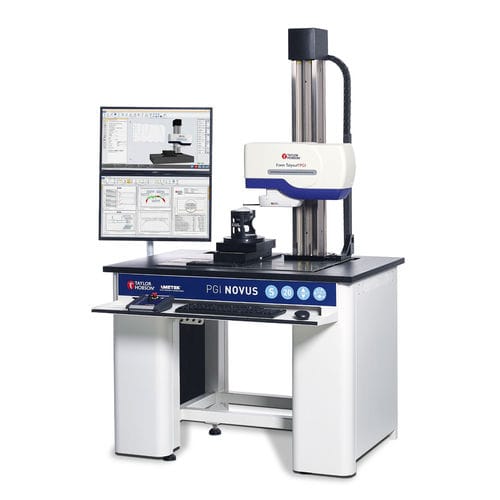

3Dプロフィロメータ Talysurf PGI NOVUS

幾何学表面粗さ測定用角度測定用

表面粗さ、輪郭形状、3D、直径の測定が可能な最先端の測定システム テーラーホブソン フォーム タリサーフ PGI NOVUS はこれまでのフォームタリサーフシリーズの速度と精度を保ったまま、下向きと上向き方向で、表面粗さや直径・角度の測定が可能になりました。NOVUSシステムが、ベアリング、インジェクター他の超精密部品の製造上の課題を解決します。 Taylor Hobson のフォームタリサーフ PGI NOVUS は表面仕上げ、3D および直径測定の最も高機能なシステムで、設計および生産の両方において特有の利点を提供します。この機器はクラス最高の 20 ミリゲージ範囲を 0.2 ナノメートル分解能で設計されており、表面仕上げ (粗さ、形状、うねり) 直径、ネジ山角度を通常方向および逆方向で同じ速度と精度をもって測定する能力を備えています。 このシステムはベアリング、インジェクターおよび精密部品メーカーにとって理想的なソリューションです。Metrology 4.0 ソフトウェアで、表面仕上げ、輪郭およびトポグラフィーのような瞬時の測定値分析フィードバックを取得できます。 フォームタリサーフ® PGI NOVUS 表面粗さ、輪郭形状、3D、直径の測定が可能な最先端の測定システム 新しい測定を実現する高機能なハードウェア 新しいフォームタリサーフ® PGI NOVUSは、上下両方向で粗さと形状の同時測定が可能な、革新的なデュアル・バイアス・ゲージを搭載しました。 これまでのフォームタリサーフシリーズの速度と精度を保ったまま、NOVUSゲージは下向きと上向き方向で、形状と表面粗さの同時測定が可能です。 更に、上下両方向の測定が可能いなったことにより、単なる形状や粗さだけでなく、上下間の直径・角度といった寸法情報の測定が可能になっています。 PGI NOVUSはそのため用にこれまでとは異なる、触針上下間の関係を補正する校正ルーチンを搭載しており、高精度な寸法測定が可能です。 このハードウェアと後述するMetrology 4.0ソフトウェアの機能により、PGI Novusは単なる形状粗さ測定機を超えて、サブミクロンオーダーで三次元的測定を実現する、CMMライクな測定機に生まれ変わりました。 •上下測定可能なゲージで直径と角度の測定が可能に •延長スタイラスを使用してもISO/JIS規格に準拠した針圧での測定が可能な自動針圧調整機構 •自動リフトローワー機構 •Metrology 4.0ソフトを搭載
