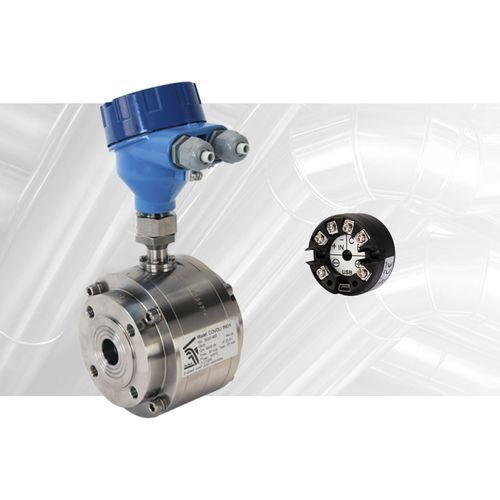

DFD420は、テクフルイドのCovolシリーズ振動ピストン流量計とTMシリーズタービン流量計の両方に適合するパルス/電流変換器であり、市販の他のパルス発信器にも適合します。
パルスコンバータは、センサーから受け取ったパルスを、流量制御装置などの他の装置と互換性のある別のタイプの信号に変換するために使用される電子機器であり、この場合、DFD420は流量計の入力パルスを変換します。
体積単位でのパルス数、または設定可能なフローアラーム
4-20 mAアナログ出力
DFD420は、2つの出力を備えています。
4-20mAのアナログ出力を2線式ループで出力し、機器の電源も供給します。
と入力パルスに比例したパルスを提供する光絶縁出力または設定可能なアラームを提供します。
なぜ電流出力があるのか?
4-20mA入力を持つ機器に流量情報を与えるため、例えば産業環境ではケーブルで情報を送ることができます。そのために、入力パルスの周波数(流量)を測定し、流量に比例したアナログ信号に変換し、後述するWinsmeter DFDソフトウェアでパラメータを設定します。
電流出力は、4mAと20mAの値がプログラム可能で、互換性のある電流入力を持つあらゆる機器に接続することが可能です。
なぜパルス出力を持つのか?
流量計を通過する液体の量、つまり体積の情報を与えるためです。
このため、DFD420コンバーターは入力されたパルス数をカウントし、ユーザーがプログラムした除算係数で除算します。こうして、体積を定量化するための快適な量となる(例えば、1パルス/リットル)。
---
