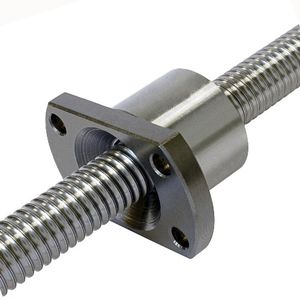

フランジナット FSC
スチール製ボールねじ用

フランジナット
フランジナット
フランジナット
フランジナット
フランジナット
お気に入りに追加する
商品比較に追加する


特徴

タイプ
フランジ
材質
スチール製
その他の特徴
ボールねじ用
公称直径

最少: 12 mm (0.47 in)

最大: 50 mm (1.97 in)

高さ

最少: 40 mm (1.575 in)

最大: 121 mm (4.764 in)

最少: 50 mm (1.97 in)

最大: 110 mm (4.33 in)

詳細

ボールネジとボールネジナット 特性 - 標準品はØ12~Ø40mm、右ねじ、両側フランジカット、予圧P0のナットです。 - 材質:鋼 50CrMo5QT、表面硬化 58-62HRC、硬化深さ ねじ根元から 2mm - 以下の概要では、主に在庫がある好ましいタイプを赤で表記しています。 - より高い予圧、研削ネジ、丸ナットフランジなど、ご要望に応じて対応可能です。 - ナットの予圧を高くすると、より正確な位置決めが可能になりますが、効率が悪くなります。 - 予圧P1~P4のボールネジセットは、組み立てた状態でのみお届けします。予圧P0の場合は、スクリューとナットを別々にお届けします。 - 固定側および浮動側軸受の端面加工は、お客様の図面に従って製作いたしますので、ご相談ください。加工例については、V 061、V 062ページをご参照ください。 - 垂直方向に設置し、圧力や吊り上げ荷重をかけると、ネジが座屈する可能性があるので注意 - 高速回転で使用する場合は、ねじのねじれを考慮してください。 メリット - ネジ山の転がり摩擦 - したがって非常に高い効率 - 高速回転に適する - 高い位置決め精度 - 潤滑が必要 - 通常は潤滑穴のあるナットが多い - セルフロックはありません。垂直ボールネジは、ブレーキ付きモータを使用する必要があります。

---

カタログ

V 050
V 050
11 ページ
