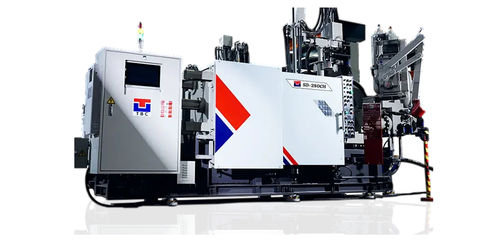

高圧貝殻型鋳型成形マシン CH series

冷蔵式アルミニウム用

概要
CH Seriesは冷室式アルミダイカストのインテリジェントマシンです。輸入エネルギー節約システムと低速用の比例弁を採用し、従来の方式よりも精度の高い多段射出制御を実現します。気密性が求められる鋳件に適します。

CHシリーズの特徴

• 最大8 m/s、加速度最大80Gの高速射出が可能。
• データ管理機能：金型クランプ力表示、キューブ炉温度インターフェース、油温アラーム、欠陥検出など。金型パラメータを500セット保存。
• 高性能補助装置：トグルアーム式自動レードル、サーボスプレーヤーを装備し、生産効率と品質を向上。
• 電子制御でパラメータ保存を最大1,000セットまで拡張可能な高度なデータ管理。

CHシリーズの射出

• デュアル油圧システムと独立した加圧蓄圧器：加圧用蓄圧器を分離することで高速射出時の圧力干渉を防止。加圧圧力は独立設定可能。500トン機以上に適合。
• メーターイン（meter-in）射出システム：80Gの加速度および最大8 m/sに対応する油圧回路。ドイツ製比例ソレノイドバルブを使用し、精密な多段低速制御で鋳造の多孔化を低減。TBC CHモデルで標準搭載。

CH 電気制御

• 真空システム用インターフェース。
• 射出パラメータは最大300セット保存（電子制御により金型パラメータ保存を1,000セットまで拡張可能）。
• スクイーズピン用インターフェース。
• 15インチタッチスクリーンで操作パラメータ設定が容易。射出データ機能を強化。
• デジタルクランプ力表示を射出データと連携して表示。
• 高度な電子制御機能：欠陥検出、射出データのアップグレード、金型パラメータ保存の拡張（最大1,000セット）。
• 廃棄鋳物設定（ウォームアップ機能）：長時間停止後に低速射出で一定回数打つ設定により、冷えた金型による不良鋳物を防止。

機械構造とオプション

• 油圧油フィルターデバイス。
• リモートデータ収集システム：携帯やノートPCで生産データの遠隔監視・収集が可能。
• 省エネシステム：ドイツEckerleポンプと新制御採用により寿命を延長、500トン以上で消費電力約30%削減。
• 可動スライド強化板：スライドの歪み防止と交換の容易化。
• クイック金型交換システム：専用油圧クランプによる迅速・安全な金型交換、TBC電子制御と連動。
• インバータ制御の自動安全扉：機械動作と同期した安定した自動開閉が可能。作業者側・非作業者側へ設置可能。
• コア数はトン数モデルに応じて増加可能。

視覚的 / 補助ハイライト

• 複数の機械レイアウト（Cタイプ、標準タイプ、リンクタイプ）を用意。
• 補助装置：自動レードル（溶湯容量計算）、自動スプレーヤー、自動エクストラクター、可動スライド強化板、ピストン式蓄圧器、固定スライド側スプレー、全覆い自動安全扉、クイック金型交換システムなど。

機械仕様（選定マルチモデル表）
Item | Units | SD-280 CH | SD-420 CH | SD-580 CH | SD-730 CH | SD-900 CH
Die locking force | kN | 2800 | 4200 | 5800 | 7300 | 9000
Die platen dimensions (HxW) | mm | 850x904 | 1010x1010 | 1090x1180 | 1230x1230 | 1400x1400
Space between tie bars | mm | 584x584 | 652x652 | 750x750 | 852x852 | 931x931
Tie bar diameter | mm | 110 | 125 | 150 | 160 | 190
Die stroke | mm | 380 | 420 | 560 | 660 | 760
Die thickness | mm | 250~600 | 300~700 | 350~850 | 350~900 | 400~950
Solenoid valve for core | pcs | 3/8x1 | 3/8x1 | 1/2x2 | 1/2x3 | 1/2x3
Hydraulic outlet | set | 1/2x2 | 1/2x2 | 3/4x3 | 3/4x5 | 3/4x5
Injection force | kN | 265 | 354 | 506 | 550 | 653
Plunger stroke | mm | 370 | 425 | 580 | 670 | 750
Plunger-tip projection distance | mm | 150 | 165 | 250 | 300 | 350
Injection port position | mm | -125 | -150 | -175 | -175 | -250 or -275
Dry shot speed | m/s | 6 | 6 | 6 | 6 | 6 (variants: 6|7|8 available per model)
Plunger-tip diameter | mm | Min.50 Sta.60 Max.70 | Min.60 Sta.70 Max.80 | Min.70 Sta.80 Max.90 | Min.70 Sta.80 Max.90 | Min.80 Sta.90 Max.100
Maximum casting pressure | MPa | 132.8|92.3|67.7 | 109.9|80.6|61.7 | 117.7|90|71.1 | 140.5|107.7|85.1 | 130|102.8|83.1
Casting area | cm² | 184|265|361 / 287|413|563 | 312|425|555 / 485|661|864 | 416|544|688 / 624|816|1033 | 462|604|764 / 582|760|962 | 653|826|1022 / 904|1144|1414
Actual shot weight (Al) | kg | 1.40|2.02|2.75 | 2.35|3.20|4.18 | 4.35|5.68|7.19 | 5|6.6|8.3 | 7.3|9.2|11.4
Ejection force | kN | 123.5 | 190.1 | 259.7 | 300 | 340
Ejection stroke | mm | 80 | 100 | 110 | 125 | 125
Hydraulic motor | kW | 18.5 | 22.5 | 37 | 37 | 45
Amount of hydraulic fluid | L | 370 | 480 | 700 | 800 | 860
Amount of cooling water (oil) | L/min | 25 | 25 | 80 | 80 | 150-180
Amount of cooling water (die) | L/min | 25-50 | 25-50 | 50-90 | 50-90 | 150
Machine weight | ton | 9.4 | 12.8 | 23 | 30 | 50
Machine size | mm | 5613x1650x2616 | 6275x1835x2975 | 7590x2065x3345 | 8046x2335x3413 | 9990x2450x3556

Controller / Platen / Core / Injection / Hydraulic & Cooling / Safety / Others (options overview)

• Controller: カラータッチスクリーン（標準）、アラーム表示、射出パラメータ設定、射出データ表示、射出曲線表示、射出速度＆圧力表示、磁気非接触センサ、モータ駆動射出バルブ、鋳造条件管理。
• Platen: サイクル時間設定、金型開放潤滑設定、画面からの押出ストローク設定、可動プラテン調整、トグル自動潤滑システム、自動引抜機（モデルによりオプション）。
• Core: 可動コア1&2は一部モデルで標準、固定コア3は大型モデルで利用可能。射出時のコア動作タイミングおよび圧力を選択可。
• Hydraulic & cooling: 油温・油量センサ標準；油圧オイルフィルタ、圧力自動解放装置、強化クーラーはモデルにより装備可能。
• Safety: 手動安全扉が標準；全覆い自動安全扉、非操作者側フェンス、非常停止はオプション。
• Auxiliaries: 溶湯体積計算付自動レードル、高さ自動調整式自動スプレーヤー、金型高さ自動調整の自動エクストラクタ、高速自動生産モード等の補助装置。

技術的仕様 / 特性

• シリーズ名：CH Series（冷室式アルミダイカストマシン）。
• 高速度射出能力：最大8 m/s；加速度最大80G。
• 射出システム：ドイツ製比例ソレノイドバルブを用いたMeter-in射出；大型モデルでは独立加圧蓄圧器を備えたデュアル油圧システム。
• 制御：15インチタッチスクリーン、デジタルクランプ力表示、金型パラメータ保存（機能レベルにより300〜1,000セット）、欠陥検出および廃棄鋳物設定。
• 省エネ：ドイツEckerleポンプオプションおよび省エネ制御により消費電力削減（>500 tonで約30%）。
• 利用可能モデルと公称金型クランプ力：SD-280 CH (2800 kN), SD-420 CH (4200 kN), SD-580 CH (5800 kN), SD-730 CH (7300 kN), SD-900 CH (9000 kN).
• 代表的な機械重量：約9.4 ton（SD-280 CH）から50 ton（SD-900 CH）まで。
