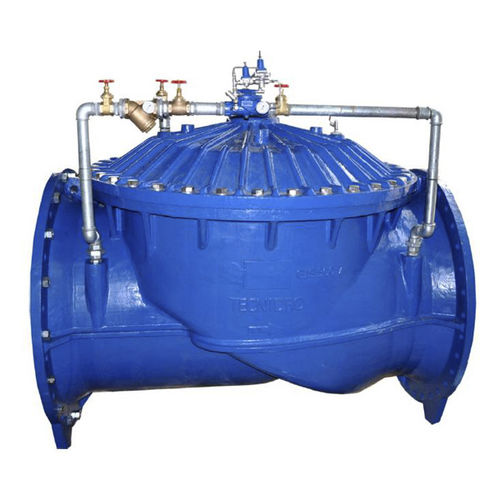

ダイヤフラム式バルブ

油圧式制御ブランケット用

弁は、高流体力学部グローブボディを使用し、停滞ポケット（円錐形、低圧損タイプ）のないものとし、主弁体及びカバーは標準ダクタイル鋳鉄鋳物GJS500-7で製作し、弁体及びカバーは200℃炉内ポリエステル樹脂粉体塗装により、最低保証厚150ミクロンで保護しなければなりません。 シールシート、ステム、リターンスプリングは、耐キャビテーション性に優れたステンレス製とし、プランジャーシールディスクは、完全にガイドされ、シールシートから独立したものとすること。 バルブは、公称直径の 80％よりも広い自由通路を持ち、スポークやグリッドが流路に介在していないこと を条件とする。バルブは、取り外し可能なステンレス製シートディスクを備えていること。高 圧を逃がすために、標準のプランジャーの代わりにオプションの V-PORT プランジャーを挿入することが可能であること（バル ブの改造は不要）。バルブは、制御室内にスプリングを配置したものとする。スプリングは主流量と直接接触してはならない。バルブは、位置表示器を備えていること。ダイアフラムはナイロン強化ブナN、石油化学用にはビトンダイアフラム、シールディスクはバルコラン、またはビトン（要望により）で製作されること。保守を容易にするため、バルブを配管から取り外すことなく内部部品にアクセスでき、バルブを操作したままでもパイロット回路に介入できること。
