TDR反射率計 G1-TDR

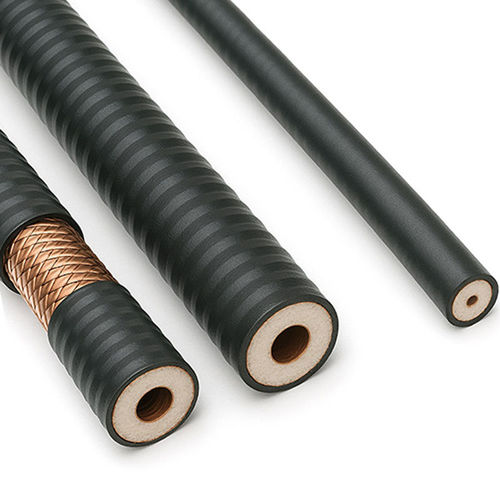

地すべりのモニタリングにTDR（時間領域反射率法）技術が使われるようになったのは比較的最近のことだが、すでに多くの応用例がある。 これは、地すべりの影響を受けた地盤にセメントで固定された同軸ケーブルの変形に基づいている。 ケーブルの変形によって、ケーブルに含まれる誘電体が押しつぶされ、インピーダンスが変化する。 測定制御ユニットは、ケーブルに沿って電気パルスを送り、戻り信号を監視する。 メーターからの断線の距離は、信号が反射した後に往復する時間に比例する。 さまざまな直径のTDRケーブルが利用できる。 これらのケーブルには、遠位部にシール、読み取りユニット側にコネクタ（表面接続用）が装備されています。
