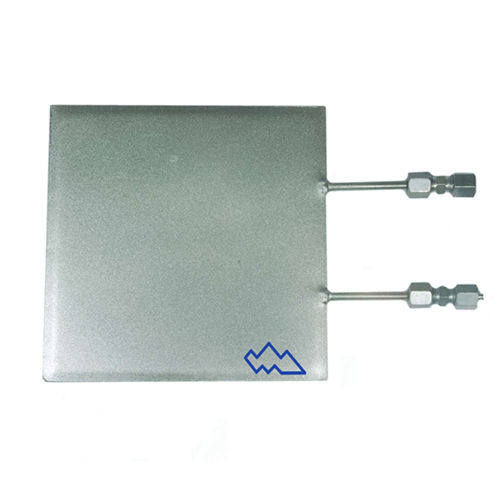

メナード圧力計 G1

プレッシャーセルは、土留め構造物（トンネル鋼製アーチ支保工など）と周囲の有効土圧との界面に作用する応力を監視するために使用される。 圧力セルは、特殊なオイルで満たされた長方形状の鋼製ダイアフラムで構成され、ダイアフラムに作用するあらゆる圧力変動を標準的な電気信号（4～20mA）に変換する電気変換器に接続されています。 汎用性が高く、様々な設置ニーズに適応できるよう、様々な構成で設計されています： 油圧チューブなし、変換器をセルに直接取り付け、水平または垂直に設置。 プリロード用油圧チューブを使用し、変換器をセルまたはチューブに直接取り付けるタイプ 特筆すべきは、2番目のタイプの圧力セルには、標準的な1.5mのリルサン油圧チューブの先端に設置されたリチャージバルブで再加圧できる機能があることです。 例えば、ダイアフラムがトンネルのコンクリートライニングに埋め込まれ、硬化中に収縮してダイアフラムとコンクリートの接触が失われる可能性がある場合、再加圧が必要になります。 再加圧操作により、ダイアフラムとコンクリート表面の接触が完全に回復し、機器が正常に機能するようになります。 電気圧力変換器の測定値は、ポータブル制御ユニットまたは連続監視用に設計された自動データ収集システムを通じて取得することができます。
