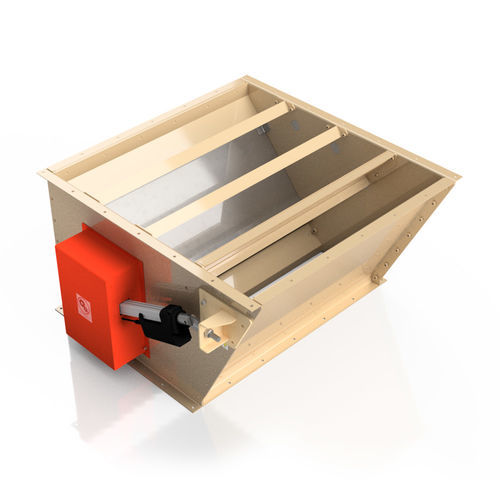

空気輸送用スイッチ バルブ

バルク素材用ばら積み乾燥素材用3方向

説明
Tec.s.i.m.の電動空気式切替弁は、バルクおよび顆粒状製品の流れを切り替えるためのシステムで、入口1系統と2wayまたは3wayの出口を備えます。空気輸送ラインや材料搬送システムへの組込みを想定しています。

構造
堅牢な板金製ボディで構成され、内部にはAISI 304製の可動フラップが1枚または2枚配置され、側面シールにVULKOLANを採用して気密性を確保しています。

構成と寸法
対称型、非対称型、3方型の構成があり、断面は200〜500 mmで、電動空気式（エレクトロニューマティック）駆動です。

制御と駆動
すべての弁は、本体上部に配置されたポリカーボネート製センサーホルダーに収められた誘導式位置センサーを備え、フラップ位置を監視します。フラップの機構はSKF製フランジ付きベアリング2個とFESTO製アクチュエータユニットで支持されています。

適合規格

• 機械指令 2006/42/CE
• 電磁両立性指令 2004/108/CEE
• ATEX指令 2014/34/UE（爆発性雰囲気対象）

備考
図面は標準モデルを示しています。製品は製造段階で仕様に応じてカスタマイズ可能です。

特長 / 技術仕様

• 本体：堅牢な板金構造
• 可動フラップ：1枚または2枚、AISI 304ステンレス
• シール：VULKOLAN（側面シール）
• 対応断面：200 ÷ 500 mm
• 構成：対称、非対称、3方
• 駆動：電動空気式（FESTOアクチュエータユニット）
• 位置制御：ポリカーボネート製センサーホルダー上の誘導式センサー
• 機構：SKF製フランジ付きベアリング2個
• カスタマイズ：製造時に対応可能
