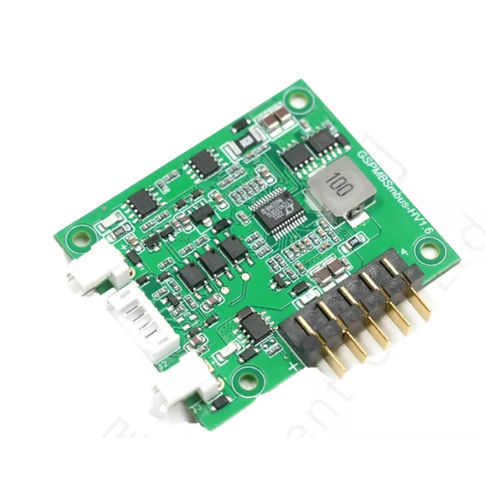

出力モジュール GSPMBSMBus

TEFOOは、モバイルおよび定置型アプリケーションの両方で標準バッテリーパックを充電するための組み込みモジュールを提供しています。これらのパワーマネージメントモジュールは、電子機器開発者に完璧なソリューションを提供し、コストと時間を削減しながら、バッテリーとそれに関連する充電回路の開発プロセスを合理化します。 特徴 バッテリー充電管理および電源経路管理 スマートバッテリー仕様に完全準拠。 充電電圧と充電電流の適応調整 アダプタとバッテリー電源のシームレスな切り替え。 包括的なセキュリティ保護機能 設計が簡単で、開発なしですぐに使用できます。 アプリケーション ポータブル機器、産業、医療分野 技術仕様 電気的性能 DC入力電圧 9V～24V（外部アダプターの出力電圧はバッテリー電圧より1V以上大きいこと） DC入力電流 最大5A DC入力電力 最大120W バッテリー電圧 5V～16.8V（2S～4Sスマートバッテリー対応） 充電電流 0-3A 負荷電圧 外部DC電源がある場合はDC入力電圧に等しい。 外部DC電源がない場合はバッテリ電圧に等しい。 負荷電流 0-5A スタンバイ電流 DC電源ON：＜15mA（DC電源） DC電源オフ：＜35uA（バッテリー） 環境条件 充電温度 0°C~50°C 放電温度 -20°C~60°C 外形寸法 長さ 60.0mm 幅 50.0mm インターフェース 入力：VH3.96-2P 出力：VH3.96-2P 通信：PH2.0-6P バッテリー：90°嵌合コネクター
