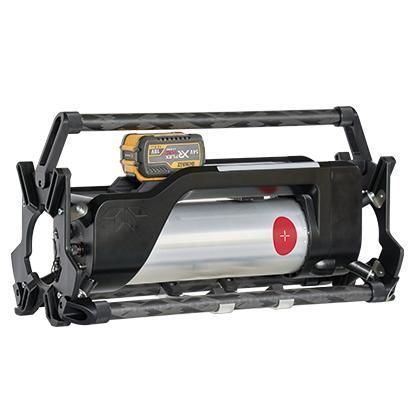

指向性X線発生装置 CP200B

バッテリー式携帯型

製品概要
産業用非破壊検査（NDT）向けのバッテリー式ポータブルX線発生器。CP200Bは45～200 kVの出力、小さい焦点、連続出力モードを備え、現場でのデジタルラジオグラフィーに適しています。

軽量性と性能
保護リング装着時の質量は15.1 kg（保護リングなし 12.5 kg）で、45～200 kV、管電流0.2～1.5 mA、最大アノード出力300 Wを提供します。電源はDewalt Battery 54Vで、30 °Cでの稼働率100%、光学焦点0.8 mmにより高精細な撮像が可能です。

検査を容易にする設計
最適な角度のための回転タンク、直感的なインターフェース、無線/有線接続、操作性を高める堅牢なハンドル、配管上での安定性を確保するV字型保護リングを備えています。防水等級はIP65（バッテリー除く）、過酷な現場温度にも対応します。

用途

• 石油・ガス
• 航空宇宙
• 溶接検査
• 繊維、芸術作品、保存修復

技術表
Attribute | Unit | Value
Radiation geometry | - | Directional
Power supply | - | Dewalt Battery 54V
Output voltage range | kV | 45 to 200
Tube current range | mA | 0.2 to 1.5
Tube current at full output | mA | 1.5
Maximum power at the anode | W | 300
Constant power mode | - | Yes
Working cycle at 30°C (*) | % | 100
Steel penetration (**) | mm/in | 33 / 1.3
Weight (without guard rings) | Kg/lbs | 12.5 / 27.5
Weight (with guard rings) | Kg/lbs | 15.1 / 33.9
Overall dimensions (L x W x H) | mm/in | 672 x 267 x 337 / 26.4 x 10.5 x 13.3
Leakage dose at 1 m at full output | mSv/h | < 2
Optical focal spot according to EN 12543 | mm/in | 0.8 / 0.03
Maximum useful angle | ° | 40 x 60
Inherent filtration | mm/in | 0.8 / 0.03 (Cu) Equiv. 3.5 / 0.1 (Al)
Waterproof level | - | IP65 (battery excluded)
Operating temperature | °C/F° | -30 to +60 / -22 to +140
Storage temperature | °C/F° | -40 to +80 / -40 to +176
Guard rings | - | 2
(*) Open air
(**) 700mm FFD, 10 min exposure on D700 film, density 2

付属品

• 三脚
• 予備バッテリー
• トリガー
• 外部電源
• Sherlock NDT対応

技術仕様

• モデル: CP200B
• 出力電圧: 45～200 kV
• 管電流範囲: 0.2～1.5 mA
• フル出力時の管電流: 1.5 mA
• 最大アノード出力: 300 W
• 定電力モード: 有り
• 稼働率（30°C時）: 100%
• 鋼材貫通力: 33 mm (1.3 in)
• 保護リング無し重量: 12.5 kg (27.5 lbs)
• 保護リング有り重量: 15.1 kg (33.9 lbs)
• 外形寸法: 672 x 267 x 337 mm (26.4 x 10.5 x 13.3 in)
• フル出力時の漏洩線量（1 m）: < 2 mSv/h
• 光学焦点（EN 12543）: 0.8 mm (0.03 in)
• 最大有効角度: 40 x 60°
• 固有ろ過: 0.8 mm Cu / 相当 3.5 mm Al
• 防水等級: IP65 (バッテリー除く)
• 動作温度: -30～+60 °C (-22～+140 °F)
• 保管温度: -40～+80 °C (-40～+176 °F)
• 保護リング数: 2
• 電源: Dewalt Battery 54V
• 焦点: 0.8 mm
