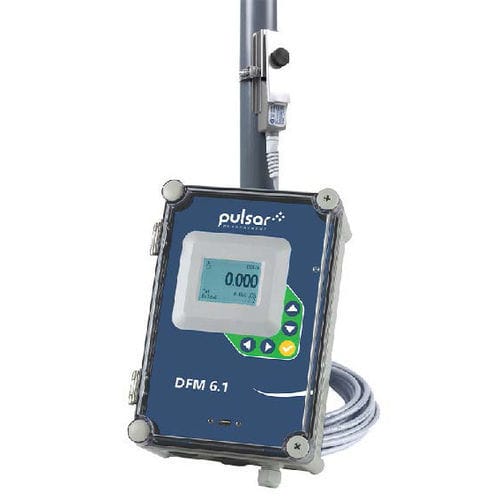

ドップラー法流量計 DFM 6.1

密度排水用液体用

概要
DFM 6.1 は、外部取り付けのクランプオン式センサを備えたドップラー式超音波流量計で、非接触で「取り扱いの難しい」流体の流量を計測します。管外からの計測により、汚れた液体、気泡を含む液体、粒子を含む流体（廃水、下水、スラリー、粘性・研磨性液体など）に適しています。

主な特長
流体と接触しない外部クランプオン式センサで、システムを停止せずに取り付け可能。ドップラーアルゴリズムと高速DSPにより、背景ノイズのフィルタリングや弱い・歪んだ信号の識別を行い、厳しい産業環境でも信頼性の高い計測を実現します。

電子機器と出力
5キーの設定インターフェース、大型デジタル流量表示とトータライザを装備。絶縁型4–20 mAアナログ出力、2つのプログラム可能な制御リレー、2600万点のデータロガーを内蔵し、プロセス監視と記録に対応します。

動作原理
音響信号を発信し、流体中に浮遊する粒子や気泡からの反射を受信して速度を算出します。測定した速度と設定された配管内径に基づき流量を計算します。

用途

• 廃水
• 工業排水
• 雨水
• 合流式下水道
• 自然河川
• 灌漑用水

設置と適合性
DFM 6.1 のセンサは内径12.7 mm（0.5 in）以上の配管外側に取り付けます。非侵襲型の外付け装置のため流れを妨げず圧力損失を生じさせず、研磨性のある流体にも影響されません。

安全性と認証
標準センサは Class I Div 2 の非発火（non-incendive）として分類されています。Class I Div 1 の危険場所向けに、耐爆（本質安全）仕様のセンサをオプションで用意しています。

対応電子機器
推奨表示器：LED96（デジタル測定表示器）。

技術仕様

• 型番: DFM 6.1
• 技術: ドップラー超音波
• センサ種類: 外部クランプオン（非接触）
• 最小配管内径: 12.7 mm（0.5 in）
• 推奨流体: 汚れたまたは気泡を含む液体、廃水、スラリー、研磨性液体、粘性液体、固形物や気泡を含む流体
• 設置: 外部クランプ固定、システム停止不要、配管の切断や穴あけ不要
• 表示: 大型デジタル流量表示とトータライザ
• 設定: 5キー設定システム
• 出力: 絶縁型4–20 mA出力；2つのプログラム可能な制御リレー
• データ記録: 2600万点のデータロガー
• 信号処理: 背景ノイズフィルタ付ドップラーアルゴリズム；高速デジタル信号プロセッサ
• センサ分類: Class I Div 2 用 non-incendive；Class I Div 1 用本質安全（オプション）
• 利点: センサの付着やスケーリングがない；流れを妨げない；研磨性流体に耐性；圧力損失なし
