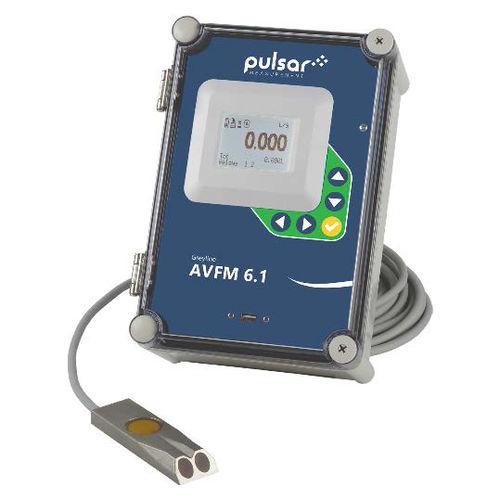

ドップラー法流量計 AVFM 6.1

密度水用排水用

概要
単一の超音波センサーで流速と水位を測定し、流量を監視します。エリア-ベロシティ方式の流量計で、フルームや堰を必要とせず、開放水路、部分充填パイプ、過負荷パイプの流量測定に対応します。下水、雨水、排水、産業廃水、灌漑用水などに適しています。

表
測定: 密度、電子機器、流量
検出: 流量
技術: ドップラー

センサーと動作
AVFM 6.1は潜水型超音波センサーを使用して、チャネル内の速度と水位を連続的に測定します。センサーは付着、腐食、摩耗に耐性があります。標準の水没速度/水位センサー構成のほか、高度に気泡を含む流体や懸濁固形物濃度の高い流体向けに、水没速度センサーと分離した非接触超音波水位センサーを組み合わせる構成も可能です。センサーは完全に密閉され、開口部はありません。

表示と出力
大きなバックライト付きLCD表示で流量と総流量を表示します。3系統の4-20 mA出力と2つの制御リレーを備えています。オプションのModbus RTUシリアル通信により、流量、体積、運転時間、診断情報を取得できます。

設置と使用
設定は簡単です：配管径またはチャネル寸法を入力するとAVFM 6.1が自動で流量を計算して表示します。超音波センサーはステンレス製取付けブラケット（付属）で配管内またはチャネル底部に取り付け、配管またはチャネル底部に単一のネジで固定します。特殊な接着剤、工具、金具は不要です。

用途

• 下水
• 産業排水
• 雨水
• 合流式下水道
• 自然流路
• 灌漑用水

対応電子機器
推奨：LED96 デジタル測定インジケーター。

技術仕様 / 特性

• 型式: AVFM 6.1
• 測定項目: 速度と水位（エリア-ベロシティ法）
• センサー種別: 潜水型超音波センサー（密閉）
• 代替構成: 水没速度 + 高気泡・高固形分流体向けの非接触超音波水位センサー
• 技術: ドップラー
• 表示: 大型バックライトLCD（流量および総流量表示）
• アナログ出力: 3系統の4-20 mA出力
• 制御: 2つの制御リレー
• 通信: オプションのModbus RTU（シリアル）
• 取り付け: ステンレス製取付ブラケット付属；配管内またはチャネル底部に取り付け；単一ネジ固定
• 耐性特性: 付着、腐食、摩耗に耐性
• 設計: センサーに開口部は無し
