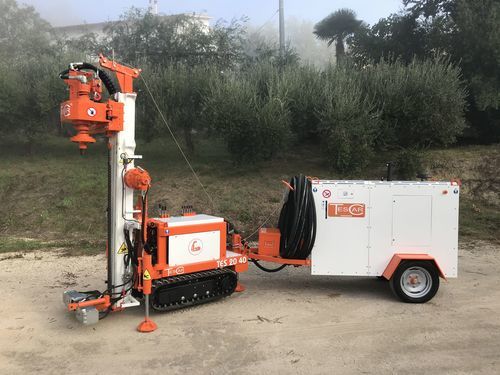

探査掘削装置 TES 20

地盤工学マイクロパイルクローラー式

製品概要
油圧式ボーリングリグ TES 20。既存基礎の補強や擁壁用のマイクロパイル施工に適しています。狭小空間での作業を想定して設計されており、操作盤が分離されているため、屋内でも煙や排ガスを気にせず稼働できます。

駆動とオプション
2.5 kNmまたは5 kNmのロータリーヘッドを選択可能で、エンジンはTier4 Final仕様です。TES 20は複数の作業モードに設定できます。地盤調査時のコア試料の排土用に、20 l/min、60 barの水ポンプを内蔵しています。

作業モード

• マイクロパイル
• 探査（プロービング）
• コア掘削
• DTHハンマー

技術データ
トルク: 2.5 - 5 kNm
エンジン出力: 59.4 kW
引抜／押圧力: 20 kN
最大径: φ200 - 250 mm
総重量: 2.6 - 3.1 t

特長 / 技術仕様

• 油圧式ボーリングリグ 型式 TES 20
• 操作盤が分離され、屋内での稼働が可能（煙・排ガス対策）
• ロータリーオプション：2.5 kNm または 5 kNm
• エンジン：Tier4 Final
• 引抜／押圧力：20 kN
• 最大掘削径：φ200 - 250 mm
• 総重量範囲：2.6 - 3.1 t
• 内蔵水ポンプ：20 l/min、60 bar（コア試料の排土用）
• マイクロパイル、探査、コア掘削、DTHハンマー作業に対応
