デジタル変換器 ISO7741

通信信号電圧/電流

製品概要
ISO7741 は、CMOS/LVCMOS I/O 間のガルバニック絶縁を提供する 4 チャネルのデジタルアイソレータです。各チャネルは二重の容量性 SiO2 絶縁バリアで分離された入力/出力バッファを備えます。ファミリにはベーシックおよび強化（Reinforced）絶縁のバリアントがあり、出力のデフォルト状態（デフォルト High、接尾辞 F = デフォルト Low）の選択が可能です。イネーブルピンにより各出力を高インピーダンスにでき、マルチマスタ設計や消費電力低減に役立ちます。

主な特長（概要）

• 最大データレート：100 Mbps
• 1500 VRMS 動作電圧で予測寿命 >30 年の絶縁バリア
• 絶縁定格：最大 5000 VRMS（DW）、3000 VRMS（DBQ）※バリアント依存
• サージ耐量（VIOSM）：一部バリアントで最大 12.8 kV
• CMTI（代表値）約 ±100 kV/µs、最小値は製品仕様参照
• 電源範囲およびレベル変換：2.25 V～5.5 V
• デフォルト出力オプション：High（ISO774x）または Low（ISO774xF）
• 動作温度範囲：−55 ℃～125 ℃
• 低消費電力：typ. 約 0.88 mA（DC）、1 Mbps 時に約 1.5 mA/チャネル
• 伝搬遅延（typ）：約 10.7 ns（5 V 給電時）
• システムレベルの EMC：ESD、EFT、サージ耐性；絶縁バリア越しの ±8 kV IEC 61000-4-2 接触放電保護；低放射
• パッケージ：Wide‑SOIC (DW-16)、QSOP/SSOP (DBQ-16)
• 車載向けバリアントあり（ISO774x‑Q1）
• 安全関連認証：DIN EN IEC 60747‑17、UL 1577、IEC 61010‑1、IEC 62368‑1、IEC 60601‑1、GB 4943.1（バリアント依存）

パッケージ、画像およびメディア（製品ページ）

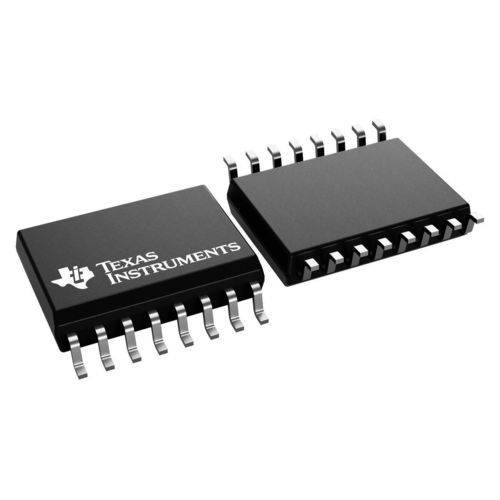

提供パッケージは 16 ピン Wide‑SOIC (DW) および 16 ピン SSOP/QSOP (DBQ)。製品ページにはパッケージ図、簡易回路図、ブロック図、外形図などの資料が掲載されています。

用途および使用上の注意
ISO7741 はデジタルインターフェースを絶縁し、データバス（RS‑485、RS‑232、CAN 等）上のノイズや過渡電流がローカルグラウンドへ流入するのを防ぎます。典型的な用途は産業用通信インターフェース、絶縁型データ収集、モータドライブおよびベーシック/強化絶縁を要するシステムです。最適な性能を得るために、絶縁電源と組み合わせ、データシートのレイアウト推奨に従って EMC／安全要件を満たしてください。

データシートおよび技術資料
データシート、アプリケーションノート、認証書、評価ボードガイド、シミュレーションモデルなどが製品ページで提供されており、設計、評価、認証作業を支援します。

技術仕様

• チャネル数：4
• 順/逆チャネル：順方向 3 / 逆方向 1
• 統合絶縁電源：なし
• 絶縁定格：Basic、Reinforced（バリアント依存）
• デフォルト出力：High または Low（接尾辞 F = Low）
• 最大データレート：100 Mbps
• 対応プロトコル：GPIO、PWM、SPI、UART
• VIOSM（サージ）(VPK)：7,800；10,000；12,800（バリアント依存）
• VIOTM（トランジェント）(VPK)：例 4,242；8,000
• VISO (Vrms)：3000（DBQ）、5000（DW）
• CMTI（min）：85,000 V/µs
• 動作温度：−55 ℃～125 ℃
• 電源電圧：2.25 V～5.5 V
• 伝搬遅延（typ）：0.0107 µs（10.7 ns）
• チャネル当たり消費電流（typ）：0.88 mA（DC）；1 Mbps 時 約 1.48–1.5 mA
• 絶縁距離（爬電距離/空間距離）(min)：3.7 mm または 8 mm（バリアント依存）
