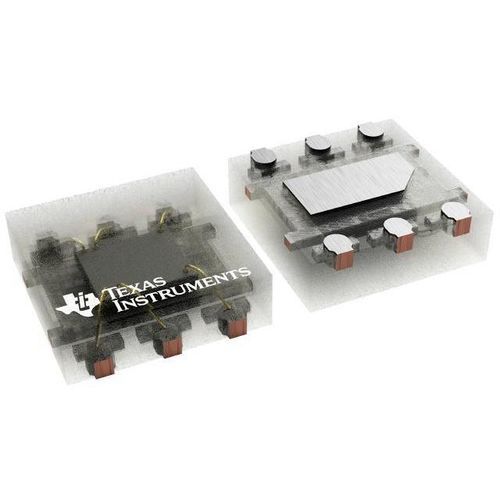

照度センサー OPT3001

可視デジタル集積回路

概要
OPT3001 は、可視光の強度を測定するデジタル周辺光センサ（ALS）であり、人間の目の分光応答に一致する応答特性と高い赤外線（IR）除去性能を備えています。単一チップのルクスメータとして、暗色ガラス下での実装時にも人間の視感に基づく高精度な測定を行います。

主な機能

• 人間の目に一致する精密な分光応答、IR 除去 >99%
• フルスケール自動設定によりソフトウェアを簡素化し適切な構成を保証
• 測定範囲：0.01 lux ～ 83,000 lux
• 自動ゲイン切替による有効23ビットの実効ダイナミックレンジ
• 12段の2進重み付けフルスケール設定（レンジ間一致 <0.2% typ）
• 低動作電流：1.8 µA（typ）
• 電源電圧範囲：1.6 V ～ 3.6 V
• 5.5 V 耐性のある I/O
• 柔軟な割込みシステム（連続測定 / シングルショット / 自律的なウェイクアップ対応）
• I2C/SMBus 互換の 2 線式シリアルインターフェースによるデジタル出力
• 小型パッケージ：2.0 mm × 2.0 mm × 0.65 mm

用途
ディスプレイの自動輝度制御、環境光検出、建築照明や産業用の照明管理、バッテリ駆動機器など、人間向けの光体験を作るシステムに適しています。フォトダイオードやフォトレジスタの代替としても有効です。

測定に関する注意
内蔵のフルスケール自動設定により、手動レンジ切替なしで 0.01 lux から 83,000 lux まで測定可能で、23 ビット相当の有効ダイナミックレンジを提供します。強力な IR 除去により、異なる光源や暗色カバー下でも精度を維持します。

パラメータ / クイックスペック
Rating | Catalog
Applications | Enterprise, PC
動作温度範囲 (°C) | -40 ～ 85

パッケージ / ピン / サイズ
パッケージ | USON (DNP)
ピン数 | 6
サイズ | 4 mm² (2 x 2)

技術仕様

• 分光応答：人間の明視覚応答に最適化、IR 除去 >99%（typ）
• 測定範囲：0.01 lux ～ 83,000 lux
• 有効ダイナミックレンジ：23 ビット（自動ゲイン切替）
• 12 段のフルスケール設定（レンジ間一致 <0.2% typ）
• 動作電流：1.8 µA（typ）
• 動作温度：-40°C ～ +85°C
• 電源電圧：1.6 V ～ 3.6 V
• I/O 耐圧：5.5 V
• インターフェース：I2C/SMBus 互換 2 線式
• 低消費電力の自律動作を支援する柔軟な割込み機能
• パッケージ：USON (DNP), 6 ピン, 2.0 mm × 2.0 mm × 0.65 mm

ドキュメントとリソース
データシート、評価モジュール（OPT3001EVM）、アプリケーションノート、ユーザーガイドなどの技術資料が提供されています。
