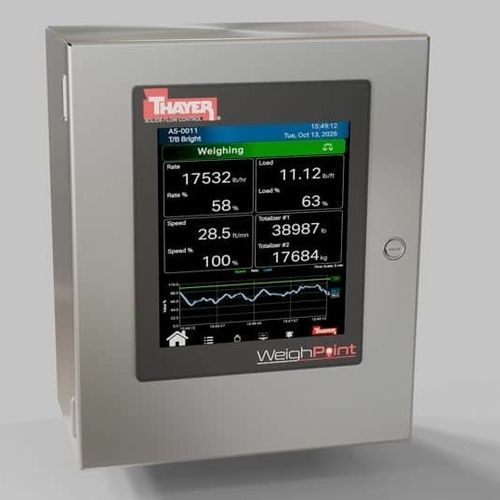

デジタル重量表示装置 WeighPoint®

LCDグラフィックディスプレイ付きタッチパネル付きパネル設置用

製品概要
Thayer Scale の WeighPoint® Integrator は、過酷な産業環境での連続運転を想定したデュアルプロセッサ搭載のパネル取付け式計量インテグレーターで、8インチカラータッチスクリーンHMIを備えています。モジュラー設計により柔軟な設置計画が可能で、PCやモバイル端末からのリモート操作にも対応します。通信オプションには MODBUS/TCP、Ethernet/IP、Profinet が含まれます。現場取付けのスケールモジュールは荷重と速度を高解像度でデジタイズし、CANBus 経由でメインモジュールと通信して高いデータ忠実性を確保します。デュアルプロセッサのメインユニットは表示処理とリアルタイム制御を分離し、安定した制御と応答性を実現します。本システムはコンベヤおよびベルト計量用途向けに設計され、Thayer Scale の RF ベルトスケールおよび秤付ベルトフィーダーと統合して最適な計量性能を提供します。

WeighPoint® の主な機能

• 直感的な8インチグラフィカルタッチスクリーンHMIにより効率的な操作とナビゲーションを実現
• ライブ傾向表示を含む、プロセス監視のための表示・レポート設定のカスタマイズ
• デュアルプロセッサアーキテクチャにより応答性と通信の安定性を向上
• 将来の陳腐化リスクを抑える最新のプロセッサおよびハードウェア技術
• 高精度な材料計量を実現する拡張された独自の計量・制御アルゴリズム群
• 好ましい制御アーキテクチャをサポートする複数構成を提供
• 予知保全やクラウド解析などIndustry 4.0 の開発をサポートする設計
• 高度なセキュリティ管理機能

WeighPoint® Integrator の主要設計特徴

• 多様な設置要件に対応するモジュラー構成
• Thayer Scale の豊富なアルゴリズム・機能ライブラリへ容易にアクセスできるユーザーフレンドリーなインターフェース
• 高視認性を確保する明るい8インチ（203.2 mm）カラータッチスクリーン（1024 x 768、XGA）
• 動作温度範囲：-20 ～ 60 °C（保管：-30 ～ 70 °C）
• 4 mm、Teflon™不使用ラミネート安全ガラス；ユーザーによる反眩光プロテクター装着可能
• デュアルプロセッサのメインユニットはリアルタイム制御を別コアへオフロードしつつ高い表示性能を維持
• プロセス制御を最適化するための最小限にダンピングされたデータアクセス
• 最大4台のロードセル（ストレインゲージまたはLVDT）をサポート
• インクリメンタルエンコーダ、リングギア、加速度計の速度センサをサポート
• 現場取付けのスケールモジュールが荷重と速度を高解像度でデジタイズ
• 24ビットA/Dコンバータ
• リアルタイムオペレーティングシステム
• 追加I/O用の拡張モジュールに対応
• ホスト監視システムへのシームレスな接続を可能にする複数のフィールドバスインターフェースオプション
• プログラミングパラメータのツールチップにより立ち上げを容易化
• 自動システムログ（イベント、電源、エラー）やキャリブレーション履歴、アラーム履歴を含むユーザー設定可能な包括的な診断ログ・レポート

仕様

• モデル名：WeighPoint® Integrator
• 表示：8インチ（203.2 mm）カラータッチスクリーン、1024 x 768（XGA）
• タッチスクリーン安全ガラス：4 mm Teflon™不使用ラミネート
• 動作温度：-20 °C ～ 60 °C（保管：-30 °C ～ 70 °C）
• プロセッサ：デュアルプロセッサのメインユニット（リアルタイム制御用の別コア）
• スケールデジタイズ：荷重と速度を高解像度でデジタイズする現場取付けスケールモジュール
• スケール〜メイン通信：CANBus
• A/D変換：24ビットA/Dコンバータ
• ロードセルサポート：最大4台のロードセル（ストレインゲージまたはLVDT）
• 速度センササポート：インクリメンタルエンコーダ、リングギア、または加速度計
• 通信：MODBUS/TCP、Ethernet/IP、Profinet（および他のフィールドバスオプション）
• OS：リアルタイムオペレーティングシステム
• 設置：パネル取付けHMI；追加I/O用のモジュラー構成および拡張モジュール
• リモートアクセス：PCまたはモバイル端末からアクセス可能なオペレータインターフェース
• 設計用途：コンベヤおよびベルト計量；Thayer Scale の RF ベルトスケールおよび秤付ベルトフィーダーとの統合
