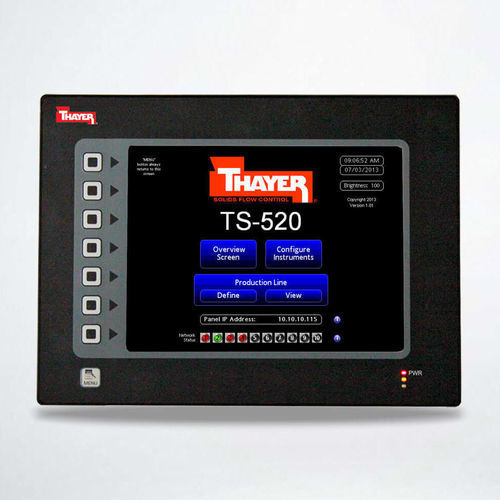

タッチスクリーンHMI TS-520

抵抗タッチスクリーンパネル設置用TFT LCD

概要
TS-520はTHAYER製計量フィーダーの監視と制御を目的としたグラフィックオペレーターインターフェース端末です。タッチスクリーンによるグラフィカル表示で、トレンド表示、統計管理、診断、レシピ管理を提供し、最大12台（構成により）のフィーダーをサポートします。集中制御と遠隔アクセスを必要とする産業用途に適しています。

モデル
SINGLEおよびMULTI-FEEDER MODEL TS-520 グラフィックLCDオペレーターインターフェース端末（VGA表示およびタッチスクリーン）

製品詳細
TS-520はTHAYERの計量フィーダーの中央監視と制御を可能にします。フィーダーのデータはグラフィカルに表示され、履歴トレンドやユーザー設定可能なトレンド表示を備えています。画面上のレシピコマンド、ワンタッチヘルプ、完全な診断機能、データロギングを備え、生産管理とトラブルシューティングを支援します。

特徴

• Ethernetネットワーク経由で最大10台（S52、Series 5200）の機器に接続；構成により最大12台のフィーダーをサポート
• 最大8つの個別製品ラインを設定・カスタマイズ可能
• 複数画面選択（生産ライン、個別機器画面）
• ネットワーク経由で各機器を個別にプログラム可能
• プログラムおよび設定のワンタッチヘルプ
• ネットワーク上の各機器に対する完全な診断機能
• ランタイム変数ごとのユーザー設定トレンド表示
• 各機器ごとのデータロギングおよび保存機能
• ネットワーク接続によるリモート表示・操作
• 設定およびファームウェアは不揮発性FLASHメモリに保存
• 10.4″ TFTディスプレイ
• 抵抗膜式アナログタッチスクリーン
• Ethernetポート（リモートWebアクセスおよび制御対応）
• オペレーティングコードとデータ格納用のCompact Flash
• 前面パネル NEMA 4X / IP66
• 24 V DC動作

技術仕様

• モデル: TS-520
• 対応機器: S52、Series 5200
• 最大対応フィーダー数: 構成により最大12台のTHAYER計量フィーダー（典型的なEthernet構成では最大10台の機器をサポート）
• 表示: 10.4″ TFT
• タッチスクリーン: 抵抗膜式アナログタッチスクリーン
• ネットワーク: 機器用Ethernet接続；リモートWebアクセス、リモート表示・操作対応
• データ保存: データロギング機能；OSおよびデータ用Compact Flash；設定/ファームウェアは不揮発性FLASHに保存
• 前面保護等級: NEMA 4X / IP66
• 電源: 24 V DC
