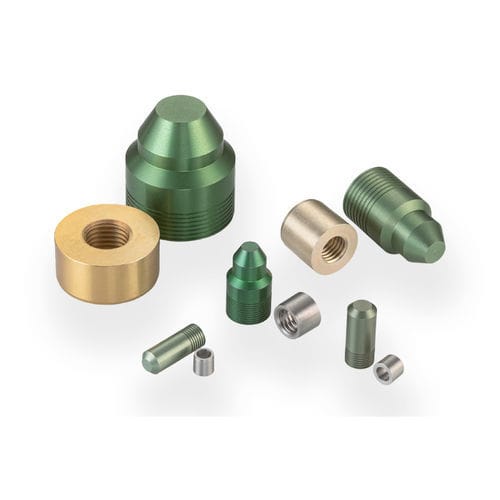

円筒形栓 PLRA2180010A

ねじ式アルミニウム筺体用

このR.F.O.プラグは、取り付け穴にのみ放射力を加えるように設計されています。このプラグは、薄いシェルや壊れやすい材料の開口部を密閉するために使用できます。サポートショルダーを必要とせず、取り付け時に下向きの圧力がかからないように設計されています。R.F.O.プラグは、The Lee Companyの油圧取り付けツールを使用して取り付けられます。サイズは0.156から0.875インチまであります。 - プラグ直径: 0.218インチ - 最大シール可能通路直径: 0.218インチ - 証明圧力: 6000 psi - プラグ材料: アルミニウム - ハウジング材料: アルミニウム 一般的な性能 - 証明圧力 (psi x 1000): クラス2: 5, クラス3: 6 材料 - ピン: 416 CRES, パッシベート - プラグ: 2024-T4またはT351アルミニウム, MIL-A-8625タイプII Bに準拠した緑色陽極酸化 画像仕様 - 寸法ビュー: 二次画像を参照 - 取り付け穴の詳細: 二次画像を参照 交換部品とアクセサリー - 部品番号: CUTX0100000B, 油圧取り付けツール - 部品番号: CUTA2185205A, 取り付けツールセット - 部品番号: CUTA2186205B, 抽出ツールセット - 部品番号: PLRA2280010A, R.F.O.オーバーサイズプラグ 寸法については、部品番号と仕様タブを参照してください。 部品番号と仕様 - 部品番号: PLRA2180010A - D Max.: 0.2187 - D Min.: 0.2178 - C Nom.: 0.5 - M Nom.: 0.46 - K Nom.: 0.18 - L Nom.: 0.15 - X: 0.117 - Z: .112-48 - 重量 (g): 0.8 - A Min.: 0.17 - B Min.: 0.08 - リーマ直径 クラス2: 0.2187 - 0.2202 - リーマ直径 クラス3: 0.2187 - 0.2192 技術的特徴 / 仕様: - プラグ直径: 0.218インチ - 最大シール可能通路直径: 0.218インチ - 証明圧力: 6000 psi - プラグ材料: アルミニウム (2024-T4またはT351, MIL-A-8625タイプII Bに準拠した緑色陽極酸化) - ピン材料: 416 CRES, パッシベート - 利用可能なサイズ: 0.156から0.875インチ - The Lee Companyの油圧取り付けツールを使用して取り付け - サポートショルダー不要、取り付け時に下向きの圧力なし - 部品番号: PLRA2180010A
