制御ソフトウェア SeamScan™

計算追跡用プログラマブル ロジック コントローラ

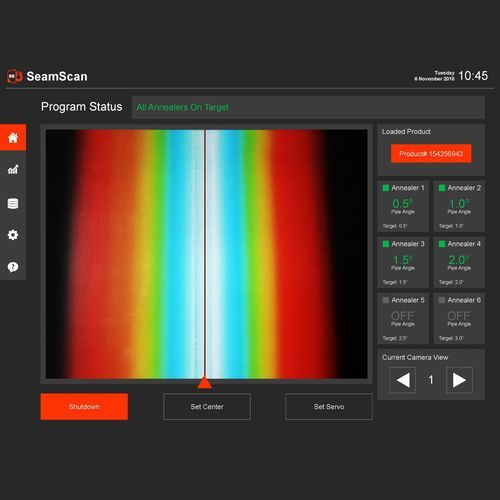

SeamScan™はThermatool社シームアニーラー用に設計された先進のサーマルシームトラッキングパッケージです。この追跡装置は最先端の赤外線カメラと画像処理技術を利用して、高周波溶接の継ぎ目を検出します。SeamScan™は各アニーラーインダクターを溶接シームの上に自動的に配置し、正確な加熱を保証します。この制御プラットフォームは、サーモグラフィ、画像処理CPU、タッチスクリーンで構成され、イーサネットを介して各シームアニーラーのPLCと通信します（SmartAnneal™オプションが必要です）。 機能 ソフトウェアアルゴリズムにより、各アニーラーインダクターの正しい位置をホットシームに沿って計算し、ミル内のシームのねじれをトラッキングします。 アニーラー制御により、アニーラーインダクターをパイプの円周上に自動的に回転させることができます（6インチパイプ以上）。 パイプ角度と各インダクタの角度を表示します。 インダクター位置とシーム角度をリアルタイムにグラフ表示します（シームねじれ最大±15o）。 パイプ外径、エアギャップごとに製品レシピを保存することができます。 レシピの設定はテキストファイルに記録され、加工後の確認に利用できます（USBまたはイーサネット経由のエクスポート）。 信頼性の低いラインペインティングやビジュアルカメラによるライントラッキングシステムを排除します。
