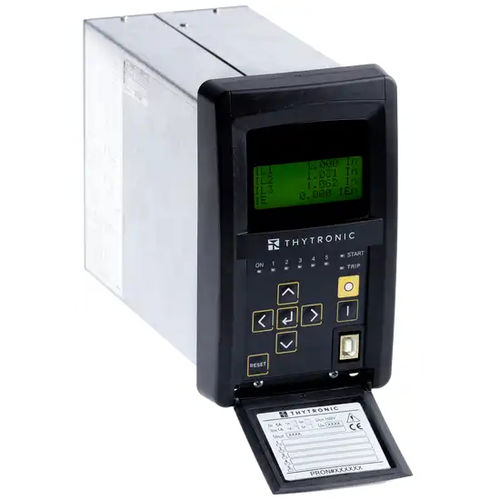

過電流保護継電器 NA30

変圧器用埋め込み型IEC

リレータイプNA30は、一般的にラジアルMVネットワークのフィーダーまたは電源トランスの保護として使用されます。非接地またはペーターゼンコイルおよび/または高抵抗接地システムの長いラジアルフィーダーで、任意の接地で並列接続されたトランスのLV側で、同じバスバーで並列接続された発電機または発電機-トランスユニットの地絡保護として使用されます。リレーはCEI-016要件に準拠しています。 標準保護・制御素子 - 熱画像トランス - 相過電流 サイドHおよびサイドL - 最大残留過電流 - 残留過電圧 - 接地方向過電流 - ブレーカーの故障 - CT監視 - トリップ回路監視 SWパックのオプション構成 - サーマル（Pt100プローブ付き 独立した2つの設定グループが用意されています。プロファイルの切り替えは、MMI、バイナリ入力、通信で操作できます。 ハードウェアの構成に応じて、NA30プロテクションリレーは、必要な取り付けオプション（フラッシュ、突出した取り付け、ラック、独立したオペレーターパネル付き）に応じて、さまざまなケーススタイルで出荷することができます。
