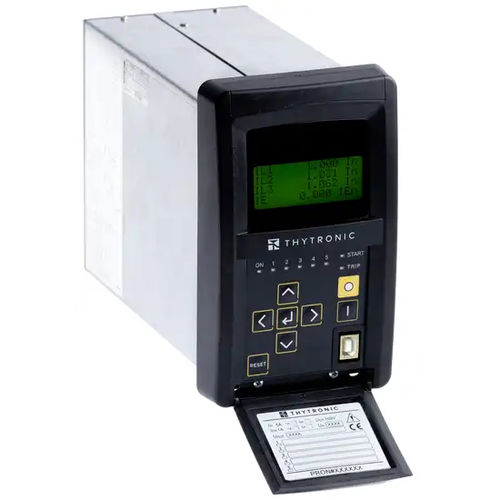

過電流保護継電器 SPR10

熱AC変圧器用

カレントトランス（CT）を電源とする数値リレーSPR10は、外部電源電圧を必要としません。補助電源が使用できない遠隔地での設置に最適です。残留電流の入力回路が2つあり，電源回路に残留電流を挿入したり，除外したりすることができます。保護回路が非通電状態になると、動作状態（レスト／トリップ）が機械式インジケータflagによって通知されます。 標準的な保護・制御素子 - 相過電流 サイドHおよびサイドL - 最大残留過電流 - 負のシーケンス過電流変圧器 SWパックオプション構成 - 熱画像トランス カレントトランス（CT）で駆動する数値リレーは、外部電源電圧を必要としません。リレーは、標準の1Aまたは5Aの電流トランスから動作用のエネルギーを得ています。SPR10リレーは、放射状のネットワークでフィーダーまたは電源トランスの保護として使用できます。堅固に接地されたシステムでは、残留過電流保護はどのような長さのフィーダーにも使用できます。一方、接地されたシステム、ピーターセンコイルや抵抗接地されたシステムでは、外部地絡時のフィーダーの容量性電流の寄与による不要なトリップを回避するために、残留過電流保護を小さな長さのフィーダーに使用できます。
