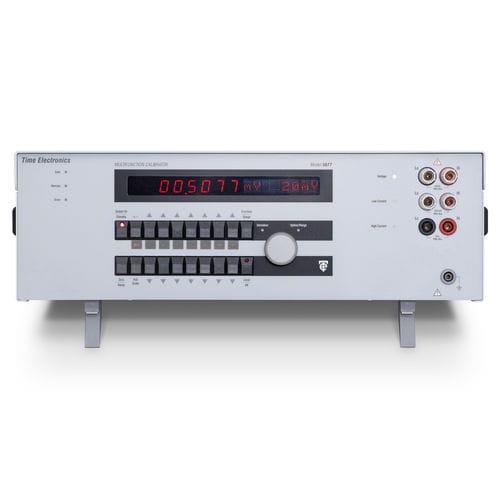

多機能校正器 5077

パワープログラム可能台上

5077シリーズ2モデルは、AC/DC電圧、電流、単相電源を供給する多機能校正器です。電気測定機器の検証用のワークロード校正器として、またはメーター・テスト用の自動試験装置内のプログラム可能なソースとして使用できます。シリーズ2モデルは、レンジの追加、フロント・パネルでの操作、電圧と電流の独立機能など、前モデルと同じカバレージを提供します。この追加機能により、単相電力計、電力計、kW-Hr計の専用試験用の性能を維持しながら、作業負荷能力を向上させることができます。 電力用5077の電圧範囲は2 mV～1050 V、電流範囲は2 mA～22 Aです。周波数は40～500Hz、位相は±90°（0.1°ステップ）で調整可能です。また、力率（PF）は0.01ステップで設定できます。出力はVAまたはワットで表示できます。広い電流および電圧範囲により、CT / VTの一次側またはメーターに直接接続された（二次側）電力計の検証が可能です。 標準の最大AC電流出力（22A）は、オプションの100A電流トランス（モデル9790）を使用することにより、100Aまで拡張することができます。これにより、最大出力は0.1MW/MVAに拡張されます。1000Aまでのクランプ・センサとメータ校正用に、シングルおよび50ターンの電流クランプ・アダプタ（モデル9780）が用意されています。5077は、このアダプタで使用するために設計された、DCおよびAC電流用のターン・コイル・レンジを特長としています。その他のオプションとして、テスト・リード・セット、キャリー・ケース・オプション、校正ソフトウェアがあります。 特長 - 0～1050 V AC/DC 電圧 - 0～22 A AC/DC 電流 - 単相電力シミュレーション - 最大23 kVAまたは23 kW
