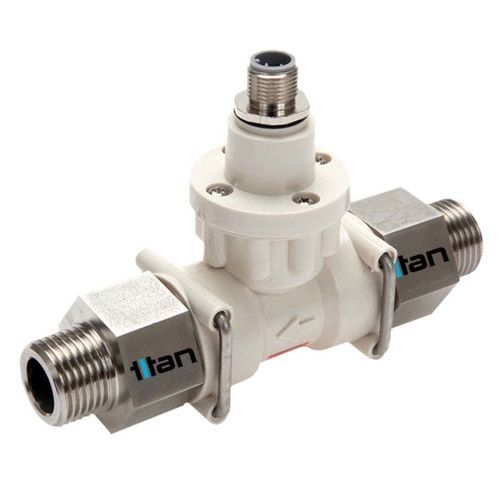

タービン式流量計 FT2密度水用排水用
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- タービン式
- タイプ
- 密度
- 流体
- 液体用, 水用, 排水用
- 設置
- インライン
- 材質
- プラスチック製
- 通信
- パルス出力付き
- 供給電圧
- 24VDC
- 保護レベル
- IP65, IP67
- 応用
- 水処理用, 研究室用, 半導体産業用, テストベンチ用
- その他の特徴
- 高精度
- 体積流量
最大: 9.6 m³/h
(339.0208 ft³/h)最少: 0.0012 m³/h
(0.0424 ft³/h)- 動作温度
最大: 80 °C
(176 °F)最少: 0 °C
(32 °F)- 耐圧力
最大: 15 bar
(217.56 psi)最少: 0 bar
(0 psi)- 精度
1 %
- 繰返し精度
0.1 %
詳細
概要

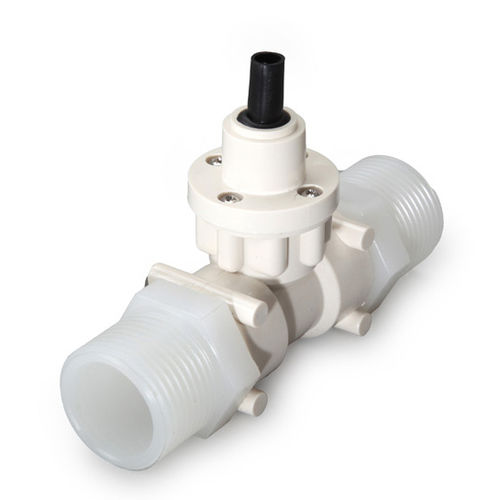

FT2は光学検出を備えた多レンジのタービン流量計で、低〜中流量の液体を高精度に計測するよう設計されています。低慣性のタービンをサファイア軸受で支持し、化学的に耐性のあるPPS製ボディに収めています。9つの流量レンジ、パルス出力、IP65保護を備え、個別トレーサブル校正やOEM用の配管オプションにより生産ラインや計装への組み込みに適しています。
適用例
特長
技術表（Model · Flow Range L/Min · Linearity % FSD · Typical Frequency Hz · Approx 'K' Factor）
Model | Flow Range L/Min | Linearity % FSD | Typical Frequency Hz | Approx 'K' Factor
004 | 0.02-0.5 | 1.5 | 266 | 32000
016 | 0.07-1.6 | 1.0 | 413 | 15500
045 | 0.10-4.5 | 1.0 | 637 | 8500
065 | 0.15-6.5 | 1.0 | 520 | 4800
010 | 0.40-10 | 1.0 | 417 | 2500
030 | 1.50-30 | 1.0 | 550 | 1100
060 | 3.00-60 | 1.0 | 550 | 330
100 | 4.00-100 | 1.0 | 550 | 330
160 | 6.00-160 | 1.0 | 640 | 240
技術仕様
FT2は光学検出を備えた多レンジのタービン流量計で、低〜中流量の液体を高精度に計測するよう設計されています。低慣性のタービンをサファイア軸受で支持し、化学的に耐性のあるPPS製ボディに収めています。9つの流量レンジ、パルス出力、IP65保護を備え、個別トレーサブル校正やOEM用の配管オプションにより生産ラインや計装への組み込みに適しています。
適用例
- 実験室試験および試験台
- 冷却装置および温度管理システム
- 半導体製造プロセス
- 水処理および排水処理
- 低粘度液体の計測
特長
- 光学センサー検出
- 化学耐性を有する非金属PPSボディ
- 低慣性のサファイア軸受
- 0.02〜160 L/minの9レンジ
- 各レンジの概算K係数を用いたパルス出力
- レンジにより典型的な直線性1.0〜1.5% FSD
- 再現性0.1%
- 耐圧15 bar
- 保護等級IP65
- 標準シールViton™（その他シール選択可）
- 供給電圧7.5〜24 Vdc（光学7〜24Vdc）
- 流体最高温度80°C
技術表（Model · Flow Range L/Min · Linearity % FSD · Typical Frequency Hz · Approx 'K' Factor）
Model | Flow Range L/Min | Linearity % FSD | Typical Frequency Hz | Approx 'K' Factor
004 | 0.02-0.5 | 1.5 | 266 | 32000
016 | 0.07-1.6 | 1.0 | 413 | 15500
045 | 0.10-4.5 | 1.0 | 637 | 8500
065 | 0.15-6.5 | 1.0 | 520 | 4800
010 | 0.40-10 | 1.0 | 417 | 2500
030 | 1.50-30 | 1.0 | 550 | 1100
060 | 3.00-60 | 1.0 | 550 | 330
100 | 4.00-100 | 1.0 | 550 | 330
160 | 6.00-160 | 1.0 | 640 | 240
技術仕様
- モデルファミリ：FT2 (Flow Transducer)
- 検出方式：光学センサー
- 本体材質：非金属ポリマー PPS
- 軸受：サファイア軸受
- 流量レンジ：0.02〜160 L/min の9レンジ（表参照）
- 直線性：レンジにより典型的に1.0〜1.5% FSD
- 再現性：0.1%
- 出力：パルス出力
- 耐圧：15 bar
- 保護等級：IP65
- シール材質（標準）：Viton™（選択肢：ニトリル、EPDM、特殊）
- 供給電圧：7.5〜24 Vdc（光学 7〜24Vdc）
- 流体最高温度：80°C
- 配管寸法（オプション）：1/4" BSP、1/2" BSP、3/4" BSP、1" BSP、8mmホース、13mmホース
- 配管材質（オプション）：黄銅、316ステンレス、PVC（60°C max）、PVDF
- 電気接続オプション：ラバーブッシュ、4ピンソケット、IP67グランド
- 個別トレーサブル校正を提供
- OEMオプション：設置に合わせたカスタム配管、数量注文向けカスタムリード／コネクタ
