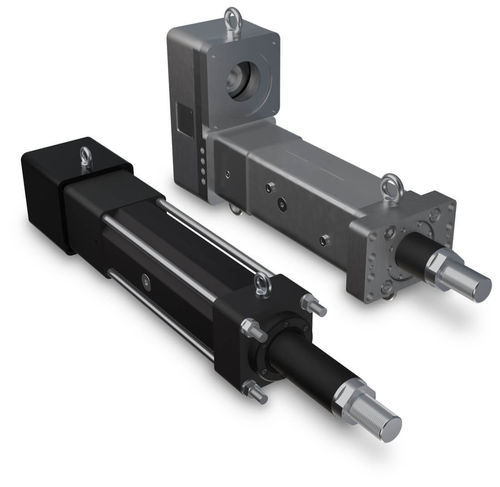

電動アクチュエータ RSX50

リニア遊星ローラーねじ式頑丈

概要
RSXシリーズは極めて高い推力を発揮する電動リニアアクチュエータで、負荷の大きい産業用途における油圧シリンダの代替として適しています。高精度プラネタリーローラースクリューとType III硬質陽極酸化処理された筐体により、長寿命と高精度を実現します。

主な特長

• 最大推力：100,000 lbf (445 kN)
• ストローク長：最大59 in (1,500 mm)
• ボールねじおよびプラネタリーローラースクリュー駆動を選択可能
• 過酷環境に対応するType III硬質陽極酸化アルミ筐体
• 粉塵・水対策のIP67オプション

機能

• 用途に応じてボールねじまたはプラネタリーローラースクリューを選択可能
• Type III硬質陽極酸化アルミ筐体
• 標準でスラストロッドの回転防止機構を装備
• 浸入保護のためのIP67オプション
• サーボモータおよびギアボックスと互換（フレームサイズ約～290 mmまで）
• 食品用途向け：白色エポキシコーティングとステンレス製スラストロッドのオプション
• 高速・高負荷サイクル用のオイル充填／オイル冷却仕様あり

仕様（概要）
RSXサイズ: RSX10 | RSX15 | RSX20 | RSX25 | RSX33P | RSX50
最大ストローク (in / mm): 59 (1,500) | 59 (1,500) | 50 (1,270) | 26 (660) | 26 (660) | 25 (630)
最大推力 (lbf / kN): 20,000 (89) | 30,000 (133) | 40,000 (178) | 50,000 (222) | 66,000 (294)* | 100,000 (445)
最大速度 (in/sec / mm/sec): 30 (760) | 30 (760) | 30 (760) | 30 (760) | 20 (510) | 17 (432)

注意
最近の名称変更：RSX096はRSX15に、RSX128はRSX25に改称されました。*RSX33Pの最大推力は伸長時のみ適用されます。

特性 / 技術仕様

• 推力能力：サイズと構成により最大100,000 lbf (445 kN)
• 最大ストローク：選択サイズで最大59 in (1,500 mm)
• ねじ選択：高精度のプラネタリーローラースクリューおよびボールねじ
• 典型的な最大速度：複数サイズで最大30 in/sec (760 mm/sec)、大型は低速
• 筐体：Type III硬質陽極酸化アルミ
• 浸入保護：IP67オプションあり
• 標準機構：スラストロッド回転防止
• オプション：オイル充填／オイル冷却仕様、食品向け白色エポキシコーティング、ステンレス製スラストロッド
• モータ互換性：サーボモータおよびギアボックス（フレームサイズ約～290 mm）に対応
• 提供資料：カタログ、フライヤー、製品マニュアル、部品表による発注・選定データ
