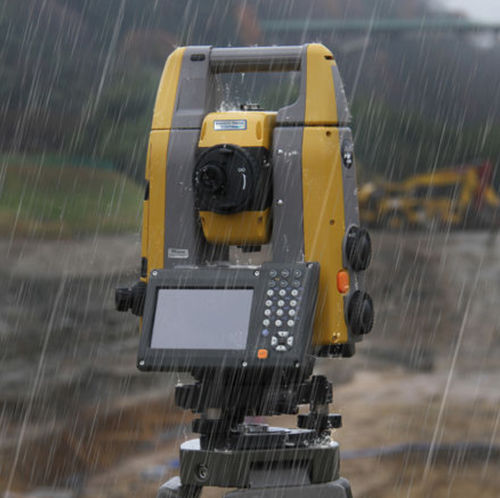

プリズム付総合 ステーション GT series

電動式携帯型ロボット式

概要
GT-1200/600 seriesは、高性能な測量およびマシンコントロール向けに設計された測地用ロボットトータルステーションです。超音波モーター（USM）とSmooth Drive Control™を組み合わせ、プリズム追尾の改善、回転応答性の向上、モーター耐久性の強化を図っています。機動性とコンパクトさを維持しつつ、ICT施工や測量ワークフローに適した精度を提供します。

主な特長

• 超音波モーターダイレクトドライブ（USM）によりプリズム追尾速度を向上
• 現場展開に適した超コンパクトで高機動な筐体
• モータードライブ式トータルステーションの質量：約5.7 kg
• Topconの品質基準に基づく製造
• ICT施工・測量システムとの互換性

Embedded Smooth Drive Control™
Smooth Drive Control™はモーター制御を最適化し、様々な条件下での回転動作を滑らかにして超音波モーターの寿命を延ばします。高速回転モードにより面切替の回転時間を短縮し、モーターの加減速を迅速に行えます。

自動視準・自動追尾
自動視準は概略視準とトリガーの軽い押しで手動焦点合わせなしに正確な測定を可能にします。自動追尾と強化されたプリズム追尾により、障害物や強い日差しなどの困難な条件下でも運用が可能です。プリズムロスト時の再捕捉（例：RC-5A対応）により追尾を再開できます。

ハイブリッド測位 / 測量ワークフロー
GTシリーズはアップグレード可能なハイブリッド測位システムに対応し、ロボットトータルステーションとGNSS受信機をワンタッチで切替できます。Hybrid SearchはGNSS位置情報を基にトータルステーションをプリズム方向へ向けます。開けた空ではGNSSを使用し、視通が必要な場面ではロボットトータルステーションを使用して連続した測量を行います。

マシンコントロールとLPS
アップグレードオプションとしてLPS 3D-MC（3Dマシンコントロール）を提供。ロボットトータルステーションは上空視界を必要とせずに重機の3次元制御用の高精度センサーとして利用できます（例：LPS Dozer、LPS Excavator、LPS Grader、LPS Compaction roller、LPS Paver）。

現場通信と性能
10 Hzの高頻度データ通信により、より迅速な実測・設置と効率的な測量ワークフローをサポートします（対応アプリケーションは順次提供予定）。本機は現場作業の効率化とICT施工ソリューションとの連携を念頭に設計されています。

耐久性・環境性能
防塵防水等級IP65の筐体により粉塵や雨などから機器を保護します。動作温度範囲は-20°C～+50°Cで、過酷な現場環境での運用に対応します。

操作性・表示
大型WVGA高解像度ディスプレーと大きなアイコンにより操作性と屋外視認性を向上。緑・赤の表示を持つ明るいGuide Lightが設置ラインの誘導を支援します。トリガーキー操作により概略視準後に軽く押すだけで自動視準と測定が実行できます。

アクセサリ / 互換性
プリズム再捕捉やRCアクセサリシリーズなど、一般的な測量アクセサリおよびワークフローと互換性があります。アップグレードモジュールやオプションにより、ハイブリッドGNSS、LPSマシンコントロール、その他Topconシステムへの拡張が可能です。

caractéristiques / spécifications techniques

• シリーズ名：GT-1200/600 series
• モーター：超音波モーター（USM）＋Smooth Drive Control™
• 質量（参考）：モータードライブTSで約5.7 kg
• 更新レート：10 Hz対応（測量用途向け）
• ディスプレー：高解像度WVGA（屋外視認性を確保）
• 防塵防水：IP65準拠
• 使用温度範囲：-20°C～+50°C
• 主な対応機能：自動視準・自動追尾、プリズム再捕捉（例：RC-5A）、ハイブリッド測位（アップグレード）、LPS 3D-MC（アップグレード）
• 用途：UAV写真測量、ICT施工制御、ハイブリッド測量、ワンマン観測（遠隔操作）
