TFT液晶モジュール
TFT液晶ディスプレイは、TFTと透明な画素電極が形成されたガラス基板と、カラーフィルター(RGB)と透明な対向電極が形成されたガラス基板の間に液晶層を設けたものである。アクティブマトリクスの各画素は、コンデンサを内蔵したトランジスタと対になっており、サブピクセルごとに、交換のたびに電荷を送る必要がなく、電荷を保持する機能を持たせている。これにより、TFT液晶ディスプレイの応答性が向上しました。
構造と原理

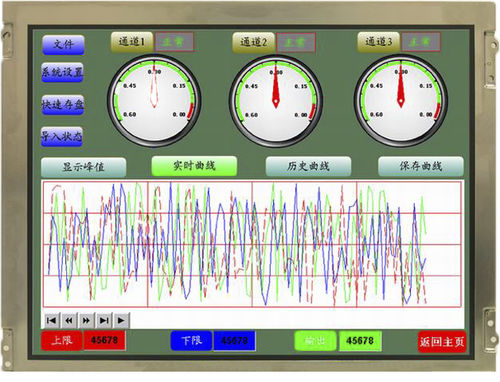

カラー液晶モジュール「TM121TDSG02」は、アモルファスシリコンTFT液晶パネル構造に、TFT(Thin Film Transistor)アレイを駆動するためのドライバーLSIと、バックライトを搭載しています。a-Si TFT液晶パネル構造は、TFTアレイガラス基板とカラーフィルターガラス基板の狭い隙間に液晶材料を注入しています。ホストシステム(信号発生器など)からのカラー(赤、緑、青)データ信号は、信号処理基板でアクティブマトリクス方式に最適な形に変調され、各TFTアレイを駆動するドライバーLSIに送られる。
電気光学スイッチとしてのTFTアレイは、データ信号によって制御されると、バックライトアセンブリからの透過光の量を調節する。
-サイズ:12.1インチ
-電圧:3.3V
-表示領域:246.0(H)×184.5(V)mm
-技術タイプ:a-Si TFT
-画素ピッチ:0.240(H)×0.240(V)mm
-表示モード:透過型、通常白色
-表面処理:AG
-表示方向:フルビュー
-TSP付き/TSPなし:TSPなし
-バックライト:白色LED
-インターフェース:LVDS
---
