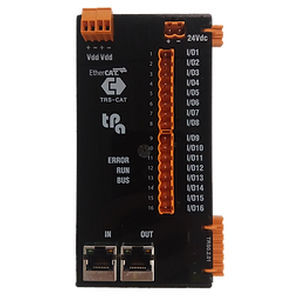

イーサネット結合器 TRS-CAT

EtherCATフィールドバス用入出用

Tpaカプラにより、拡張モジュールを実装されたフィールドバスに接続することができます。各デバイスは24Vで16本のデジタルI/Oライン（短絡防止、LED信号）を備えており、ノードのコストをよりよく償却することができます。このセクションには、例えば電磁弁ブロックのように、特定のデバイスを異なるフィールドバスとインターフェースさせるために設計・開発されたカスタムカプラもあります。 EtherCATロゴ入りLANケーブル2本 EtherCATはイーサネットベースのリアルタイム通信技術であり、特に制御システムとI/Oシステムやセンサー、ドライブなどの周辺機器間の通信に適しています。EtherCATは短い更新時間、低い通信ジッタ、低価格を実現し、産業オートメーション分野でイーサネットを使用することを可能にします。EtherCATは全ての異なるネットワークスレーブデバイスがオンザフライでフレームを直接処理するため、ネットワークパフォーマンスを最適化することができます。分散クロックを使用することで、全てのセカンダリデバイスを1μs以下のジッタで同期させることができます。アプリケーションとのインターフェースとして、EtherCATはCoE (CANopen over EtherCAT)、SoE (SERCOS over EtherCAT)、FoE (File Access over EtherCAT)、EoE (Ethernet over EtherCAT) プロトコルを使用することができ、最も一般的なリアルタイムフィールドバス技術やTCP/IP、UDP/IP、FTPなどの標準イーサネット技術との互換性を保証します。 カプラTRS-CATはEtherCATバスをTRSバスに接続でき、DINレールにマウントできます。 TRS-CATはETG仕様に準拠した複合スレーブデバイス（バスカプラ）です。TRS-CATには16本の双方向デジタルI/Oラインがあり、それぞれ入力または出力として設定できます。
