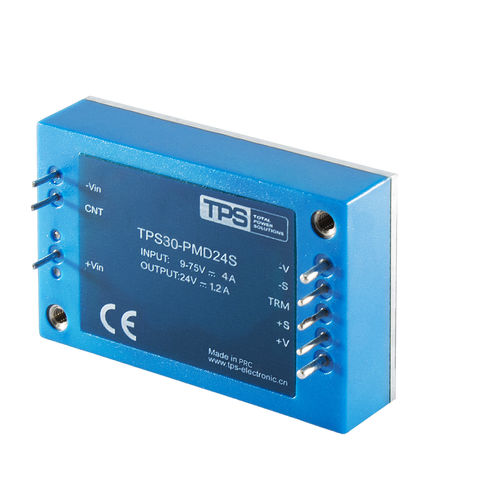

絶縁DC/DC 変換器 TPS030-PMD24S

プリント基板産業用通信用途

TPS030-PMD24Sは、信頼性が高く効率的な30W絶縁型DC-DCパワーモジュールで、多用途なTPS030-150Wシリーズの一部を構成しています。このモジュールは、9～75 VDCの広い入力電圧範囲に対応し、最大1.2Aの電流を供給できる安定した24V出力を提供します。入力と出力の間に1500 VDCの高い絶縁を備えており、厳しい環境でも動作の安全性とノイズ耐性を確保します。効率は最大85%で、入力低電圧ロックアウト、過熱、過電圧、過電流保護などの包括的な保護機能が組み込まれています。正論理の遠隔オン/オフ制御は、システムの電源管理に柔軟性を加えます。コンパクトな業界標準の1/4ブリックパッケージに収められたTPS030-PMD24Sは、産業オートメーション、電気通信、計測機器、および軍事アプリケーションにおける堅牢性を考慮して設計されています。 主な特長 高効率：最大85%の効率を達成し、電力使用と熱性能を最適化します。 堅牢な絶縁：最低1500 VDCの絶縁（入力/出力、入力/ケース、出力/ケース）を提供し、安全性を強化。 リモート・コントロール：便利なシステム電源制御のための正論理リモート・オン/オフ機能を備えています。 業界標準パッケージ：コンパクトな1/4ブリック・フットプリント(37.2x57.9x12.7 mm)で、標準システムに簡単に統合できます。 仕様 パラメータ - 値 寸法 (L*W*H)(mm) - 37.2*57.9*12.7mm 効率 -＞85 絶縁静電容量 - 2500 pF（代表値 出力電流 - 0-1.2A リップルノイズ_20MHz BW - 100 mV RMS、最大280 mV pk-pk
