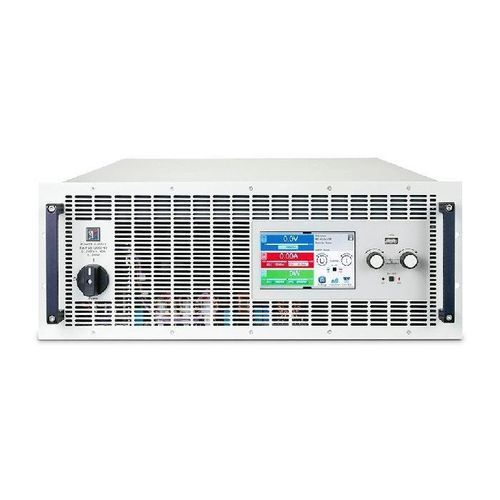

4U電源 EA-PSB 10080-1000 4U

DC制御定電流

製品概要
EA-PSB 10080-1000 4U は、精密な直流電源と再生型電子負荷を1台に統合した、19インチラック対応の4Uサイズ双方向プログラム可能直流電源です。高電流バッテリーテスト、太陽光（PV）シミュレーション、燃料電池試験などの要求の高い用途向けに設計され、エネルギー回収により運用コストと熱負荷を低減します。

主な特徴

• 双方向出力とエネルギー回収：直流電源としても再生型電子負荷としても動作可能。シンクモードでは最大95.5%の効率でエネルギーを回収して商用電源へ戻し、ゼロクロスでの自動シームレス切り替えを行います。
• 高出力・高電流出力：30 kWの連続出力、出力電圧0–80 V、出力電流0–1000 Aで高出力機器やバッテリーパックの試験に対応します。
• 高度なプログラマビリティと制御：5インチカラ―TFTタッチスクリーン（HMI）、2つのプログラム可能ロータリーノブ、USB、Ethernet、絶縁アナログ0–5 V / 0–10 V、オプションのプラグインデジタルモジュール（CAN、CANopen、Profibus、Profinet、ModBus TCP、EtherCAT、RS232）を含むリモート制御インタフェースを備えます。
• 内蔵ファンクションジェネレータ：正弦波、三角波、矩形、台形、任意波形などの複雑な電圧/電流波形やシーケンスを生成し、PVカーブ（EN 50530）、バッテリープロファイル、燃料電池特性などの動的シミュレーションが可能です。
• スケーラブルな並列運転：Share BusおよびMaster-Slave Busによるマスター/スレーブ構成で最大64台の並列接続が可能（同期システムは最大1920 kW）。
• 包括的な安全保護：OVP、OCP、OPP、温度異常時シャットダウン、電源障害監視などの保護を設定可能。特定バリアントにはSELV/PELV適合のためのSafety OVPを搭載。
• 柔軟なデータロギングとプロファイル：フロントUSBポートによりUSBスティックへのログ取得やユーザープロファイル、任意シーケンス、PV/FC/IUテーブルの読み書きが可能で、自動化・再現性のある試験を支援します。

技術仕様

• Article Number: HEA3882
• Manufacturer Code: 30000801
• シリーズ / モデルファミリ: EA-PSB 10000 4U series
• 出力電力: 0–30000 W
• 出力電圧: 0–80 V
• 出力電流: 0–1000 A
• 効率（シンクモードでのエネルギー回収）: 95.50%
• 特性曲線: U/I/P オートレンジ
• 冷却: 水冷（オプション）
• 外部制御 / インタフェース: アナログ 0–5 V / 0–10 V、USB、LAN、Modbus TCP、Profibus、DeviceNet、RS232、CAN
• 筐体: 19インチラック
• ヒューマンインタフェース: 5インチカラーTFTタッチスクリーン
• 特長: ファンクションジェネレータ、抵抗モード、再生型負荷
