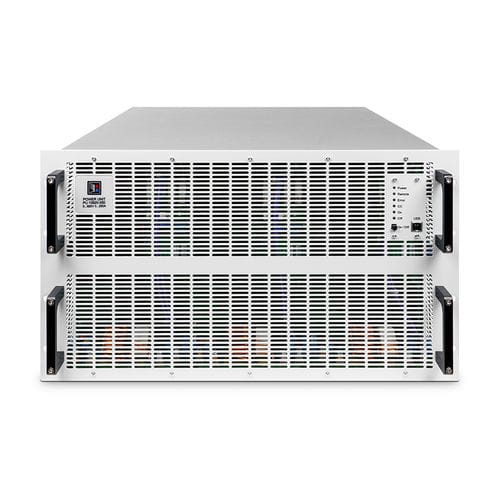

19 ラック電源 EA-PU 10500-360 6U 60000W

DC定電流制御

EA-PU 10500-360 は、6U 19インチラック形式の高性能プログラマブル直流電源で、最大60 kWの直流電力を必要とする産業用試験、シミュレーション、生産環境向けに設計されています。

主な特長

• 広い電圧・電流範囲で柔軟な動作点を実現するオートレンジ高出力
• 最大96.5%の高効率とアクティブPFC（力率典型値 0.99）により、消費電力と高調波を低減
• 定電圧（CV）、定電流（CC）、定電力（CP）、定抵抗（CR）の複数の制御モードを搭載し、迅速かつシームレスに切替可能
• USB、Ethernet、アナログ（DB15）を標準装備し、CAN、CANopen、RS232、Profibus、EtherCAT、Profinet、Modbus等の産業用オプションを選択可能
• 内蔵のMaster-SlaveおよびShare-Busにより、最大64台までの並列運転（システム最大 3,840 kW）に対応
• OVP、OCP、OPP、OTP 等、ユーザーが設定可能な保護機能を装備
• EN/IEC/UL 61010-1 準拠、EMC Class A、IP20筐体（オプションで水冷対応）など、堅牢で規格適合の設計

用途

• 燃料電池・バッテリーのシミュレーション
• 電解用電源
• PVインバータ試験／太陽電池シミュレーション
• 電気自動車部品の試験
• リレーテストシステムや試験・生産ラインの検査用途

仕様

• シリーズ: EA-PU 10000 series
• 出力電力: 60000 W
• 出力電圧: 0–500 V（オートレンジ）
• 出力電流: 0–360 A（オートレンジ）
• 特性曲線: U/I/P オートレンジ
• 効率: 最大 96.5%
• 入力: 3相 AC 380–480 V ±10%
• 外部制御 / インターフェース: アナログ 0–5 V / 0–10 V、USB、LAN（Ethernet）、Modbus TCP、Profibus、RS232、CAN（オプション）、CANopen（オプション）
• ヒューマンインターフェース: タッチパネルとメニュー
• 筐体: 19インチラック（6U）
• 特長: 内蔵ファンクションジェネレータ
• 並列運転: Master-Slave および Share-Bus で最大64台（システム最大 3,840 kW）
• 保護: 調整可能な OVP、OCP、OPP、OTP
• 出力リップル: ≤ 70 mV RMS、≤ 350 mVpp
• 測定精度: 電圧 ≤ 0.05% FS、電流 ≤ 0.1% FS
• 適合規格: EN/IEC/UL 61010-1、EMC Class A
• 保護等級: IP20（オプションで水冷あり）
• 品番: HEA6845
• メーカーコード: 01113011
