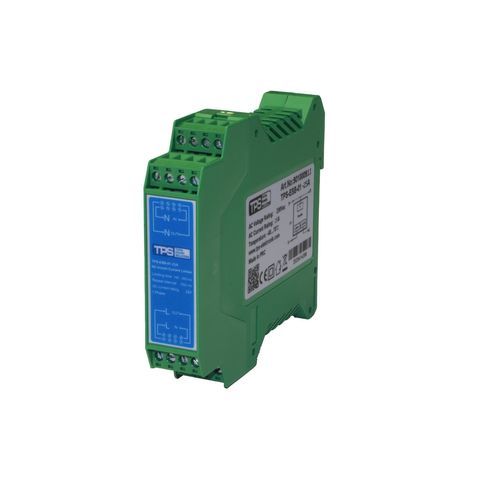

電流残留電流遮断器 TPS-ESB-01-25A

AC単相コンパクト

TPS-ESB-01-25A は、230 VAC 単相の産業用途向けに設計された 25 A の有源交流突入電流リミッタです。IC ベースの制限回路と統合バイパスリレーにより、起動時の突入電流を制御して抑止し、突入後の継続的な電力損失を排除します。DIN レール取付けに最適化され、制御盤への組み込みに適しています。

主な特長

• 要求の厳しい起動条件に対応する 25 A の定格電流。
• NTC サーミスタに比べて効率と信頼性を向上させる、IC ベースの高度な電子制限と統合バイパスリレー。
• 突入ピークを最大 45 A、約 100–500 ms に抑制し、下流機器の保護と誤遮断の防止を実現。
• TS 35/7.5 または TS 35/15 の DIN レール取り付けに適したコンパクト形状。
• AWG13–AWG11（2.6–4.2 mm²）対応の堅牢なねじ端子。
• 広い動作範囲：-40 °C ～ 70 °C、結露しない条件で最大 95% 相対湿度、最大 2000 m の高度。
• 参照される適合／認証：EN60950-1、EN61000-6-2、EN61000-6-3；CE、RoHS；追加の登録（UL、WEEE、UKCA）は文書参照。

技術仕様

• 型番：TPS-ESB-01-25A
• 定格（入力）電流：25 A
• 入力電圧範囲：207–253 VAC（単相、定格 230 VAC）
• 突入ピーク電流クランプ：最大 45 A（ピーク）
• 制限時間：約 100–500 ms
• 寸法（L × W × H）：112 × 22.5 × 100 mm
• 取り付け：DIN レール TS 35/7.5 または TS 35/15
• ねじ端子サイズ：AWG13–AWG11（2.6–4.2 mm²） — 製品ページには AWG24–AWG16 とも記載あり（参照の不一致）
• サプレッサー種類 / 出力段：統合バイパスリレー
• 動作許容範囲：-40 °C ～ 70 °C（ページには 40 °C ～ 70 °C と記載；必要に応じて下限を確認）、結露しない条件で最大 95% RH、最大 2000 m の高度
• ハウジング / 保護：DIN レール用コンパクトケース、IP20
• 代表的な用途：大型モータ、絶縁トランス、容量性やその他の高突入負荷
• 規制 / 適合に関する注記：EN60950-1、EN61000-6-2、EN61000-6-3；CE マーキング；RoHS；追加参照（UL、WEEE、UKCA）は文書参照
