AC残留電流遮断器 TPS-ICL-3P-16A

三相DINレールコンパクト

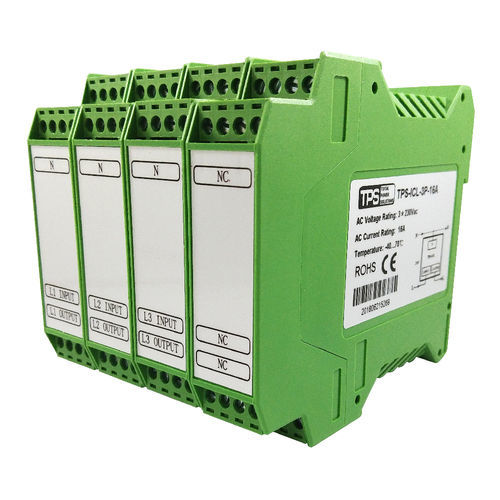

TPS-ICL-3P-16Aは、400VAC産業用システム用に設計されたDINレール取付けの三相AC突入電流リミッタです。モータやトランスの始動時にヒューズやサーキットブレーカを保護するために突入ピークを制限し、始動後の電力損失を最小限に抑えるバイパスリレーを内蔵しています。 主な特長

三相16A保護：400VACシステム用に設計されており、100～500msの間、突入ピークを45Aに制限し、迷惑なヒューズのトリップを防ぎ、コンパクトで即効性のあるサーキットブレーカーの使用を可能にします。

内蔵バイパス・リレー：リレー・ベースのバイパスは、シンプルなNTCサーミスタ・ソリューションよりも優れた、起動後の低電力損失を保証します。

産業用安全装置およびコンプライアンス： EN60950-1およびEN61000-6-2,3 EMC指令に準拠、CEおよびRoHS認定。

DIN

DIN
TS 35レール（TS 35/7.5またはTS 35/15）に簡単に取り付け可能で、標準的な産業用配線のためのネジ端子付き

堅牢な設計

UL V0プラスチック製のハウジング、高度2000 m、10～95% RH（結露なきこと）まで動作可能、対流冷却方式。

高信頼性： MTBF ~ 300,000 時間

モータ起動、トランス保護、およびその他の三相誘導/容量性負荷アプリケーションで信頼性の高いパフォーマンスを発揮します。 特性/仕様 テクニック

モデル名：TPS-ICL-3P-16A

入力電流（定格）：

ピーク突入電流制限：100～500msの間、ピークを45Aに制限

入力電圧：207～253VAC

寸法（L×W×H）：112×90×100mm

取り付け：DINレールTS 35/7.5またはTS 35/15

ネジ端子サイズ/配線：

AWG 13-11 (2.6-4.2 mm²) (本文) - AWG 24-AWG 16 (表)

サプレッサー・タイプ：内蔵バイパス・リレー

冷却：対流冷却

動作温度範囲：-40℃～+70℃（製品本文に記載）

高度/湿度適合性：高度2000 mまで、10～95% RH（結露なきこと）

認証/規格：
