絶対エンコーダ用ディスプレイ
エンコーダインターフェース:SSI(マスターパッシブリスナー)
スケーリング、オフセット、チェーン測定機能

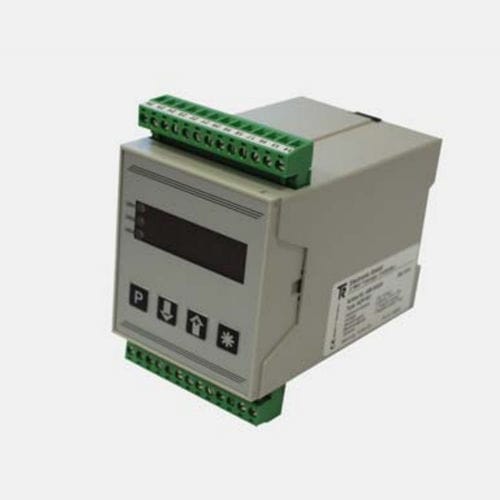

ADP-001(品番:485-00220)
絶対エンコーダ用表示
エンコーダインターフェース:SSI(マスターまたはパッシブリスナー)
スケーリング、オフセット、チェーン測定
出力:2スイッチ
出力オプション:アナログ16ビット、シリアル通信インターフェース
ADP-010(品番:485-00230)
一般特性データ
SSI信号入力... シングルターンまたはマルチターン
分解能... 10... 25 ビット
コード... バイナリまたはグレー
クロック出力... ドライバ RS422/RS485
クロック入力... 受信機 RS422/RS485
データ入力... 受信機 RS422/RS485
マスターモード
クロック周波数... 内部, 100 kHz または 200 kHz
変換レート... 約 28 値/秒
スレーブモード
クロック周波数... 外部、最大 125 kHz
クロックブラシのブレーク... 最小 500 μs
変換レート... 約28値/秒の
デジタル・ユーザー入力... 10kΩ~+5V
---
