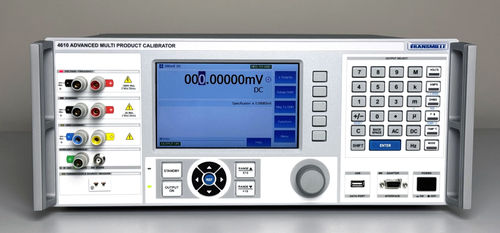

多機能校正器 4610A

電流電圧抵抗性

概要

• 直流電圧: 0–1000 V
• 交流電圧: 2 mV–1000 V、10 Hz–1 MHz
• 直流電流: 0–30 A
• 交流電流: 20 µA–30 A、10 Hz–30 kHz
• 可変抵抗: 0 Ω–1 GΩ
• 可変容量: 300 pF–100 mF
• 周波数出力: 1 Hz–1.2 MHz
• オシロスコープオプション: 最大3 GHz

主な特長

• 最大1000 V の AC / DC 電圧の出力・測定
• 最大30 A の AC / DC 電流の出力・測定（最大電流オプション選択可）
• 2/4 線デケードおよび可変抵抗 最大1 GΩ
• デケードおよび可変容量 300 pF〜100 mF
• 周波数出力/発生 最大1.2 MHz
• 熱電対の出力・測定を統合（複数種対応）
• GPIB (IEEE‑488) および USB インターフェース標準搭載
• 7インチ フルカラー タッチスクリーン
• 電力出力オプション：電圧・電流同時出力、ひずみ（高調波）生成
• 高帯域幅オシロスコープオプションあり（最大3 GHz）

追加情報
形式: デスクトップ
精度クラス: < 5 ppm, < 10 ppm, < 25 ppm, < 50 ppm, < 100 ppm
オシロスコープオプション: < 600 MHz, < 1.1 GHz, < 3 GHz
最大電流: 10 A, 22 A, 30 A
最大抵抗: 100 MΩ, 1 GΩ
電力出力: 利用可能

4610A 仕様
DC VOLTAGE: 0 – ±1025 V
DC CURRENT: 0 – 30 A
AC VOLTAGE: 2 mV – 1000 V, 10 Hz – 1 MHz
AC CURRENT: 20 µA – 30 A, 10 Hz – 30 kHz
RESISTANCE (PASSIVE): 0 Ω – 1 GΩ
RESISTANCE (VARIABLE): 0 Ω – 1 GΩ (2‑wire, 2‑wire compensated & 4‑wire)
CAPACITANCE (PASSIVE): 1 nF – 10 µF
CAPACITANCE (VARIABLE): 300 pF – 100 mF
FREQUENCY: 10 Hz – 1.2 MHz
TEMPERATURE (THERMOCOUPLE): J / K / T / R / S / B / U / N / E / L / C; 分解能 10 µV/°C 表示
TEMPERATURE (PRT / RTD): 2‑wire, 2‑wire compensated & 4‑wire output, selectable R0
POWER (Simultaneous Voltage & Current): Options available, including harmonic generation

技術仕様

• モデル: 4610A
• AC & DC 電圧範囲: 最大 1000 V
• AC & DC 電流範囲: 最大 30 A（オプション: 10 A, 22 A, 30 A）
• 抵抗（可変/パッシブ）: 最大 1 GΩ（100 MΩ オプションあり）
• 容量（可変/パッシブ）: 300 pF – 100 mF（パッシブ 1 nF – 10 µF）
• 周波数出力/発生: 10 Hz – 1.2 MHz
• 熱電対対応: J, K, T, R, S, B, U, N, E, L, C; 分解能 10 µV/°C
• RTD/PRT 対応: 2‑wire, 2‑wire compensated & 4‑wire, R0 選択可能
• インターフェース: GPIB (IEEE‑488) & USB 標準
• 表示: 7インチ フルカラー タッチスクリーン
• 電力出力オプション: 電圧 & 電流同時出力と高調波生成
• オシロスコープオプション: 高帯域幅 最大 3 GHz
