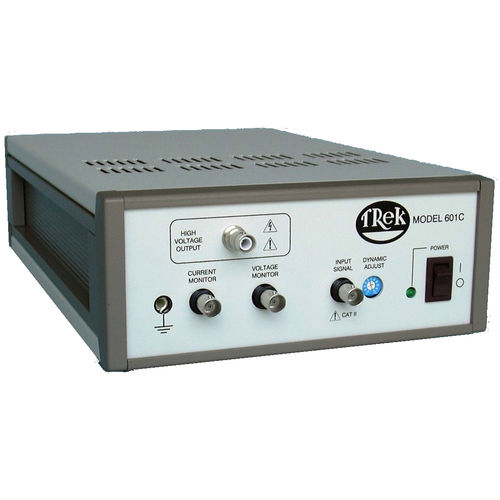

パワーアンプ 601C

高電圧DC精密

Model 601Cは、出力電圧を正確に制御するように設計された、DC 安定した高電圧パワーアンプです。 このデバイスは、1つのエンクロージャに最大 2つの独立したアンプ・チャンネルと、高スルーレート、広帯域幅、低ノイズ動作のためのすべてのソリッドステート設計を備えています。 Model 601Cの4 象限のアクティブ出力設計は、リアクティブ負荷または抵抗負荷に電流をシンクまたはソースします。 これらの機能は、リアクティブ負荷によって要求される正確な出力応答と高スルーレートを実現するために不可欠です。 主な仕様 出力電圧：0 ～ ± 500V、0 ～-1kV、または0 ～ + 1kVのDCまたはピークAC 出力電流：0 ～ ± 10mAのDCまたは0 ～ ± 20mAのピークAC スルーレート ：50V/μsを超える大信号帯域幅： DC ～ 30kHz（1 ％ 歪み）DC 電圧利得：100V/V ± 500Vの範囲でのみ利用可能） 代表的なアプリケーションには、 駆動圧電式アクチュエータが含まれます 電気光学系を変調静電制御イオンビームを電気的に制御する 高電圧のリモートターンON/OFFを必要とする自動またはコンピュータ制御されたシステムです。 特長と利点 DC 精度は フルスケールの0.1 ％ 以上 リモート高電圧 ON-OFF 高精度の電圧および電流モニタは、監視目的で、またはクローズドループシステム CE 準拠のフィードバック信号として使用するために、高電圧出力および負荷電流の低電圧表示を提供します。 固定ゲインを持つ非反転アンプまたは反転アンプとして動作
