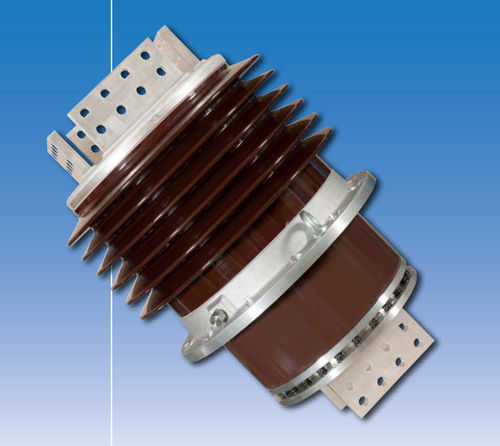

電源変圧器用フィードスルー端子 24 - 52 kV, max. 40 000 A | CFPT

高圧電流

24のkVから現在の評価の52のkV IEC 60137の標準にとって調和の40,000Aまでのにとって入手しやすい堀からのタイプCFPTは高い現在のブッシュである。単位は巻く管の発電機バスにオイルの満たされた変圧器を接続するように設計されている。 単位は発電機の昇圧変圧器で一般に加えられる。樹脂によって浸透させるガラス繊維はクラスFの絶縁材の高温に155 °C.を与える。 活動的な部分は固体中心から、電場の配分のための繊維ガラスそして挿入された同心の層の作られて成っている。 Umで10pCよりより少しの部分的な排出がある単位は縦または水平に取付けられる。 ブッシュの現在の評価は90°C.の変圧器オイル温度のために保証される。
