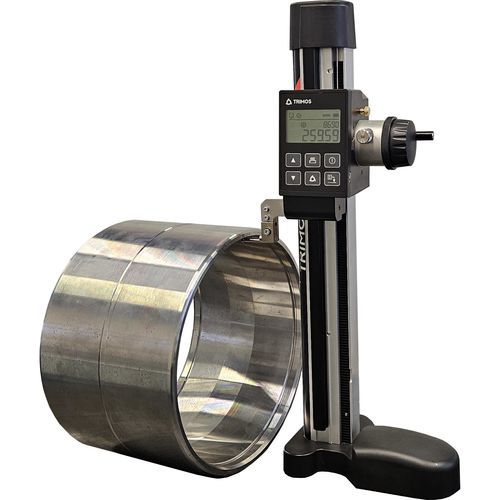

デジタル ディスプレイ測定用支柱 V1

マーキング用器具付きデジタル電子高精度

製品概要
Trimos V1は、ワークショップ用の垂直およびスクライブ用の機器であり、高さの測定、トレース、直径/中心距離の測定などの簡単なアプリケーションに最適です。Trimos SAは、最新のエントリーレベルの垂直測定機器であるV1とV1+を紹介します。これらの機器は、伝統的なスクライバーと高度な高さゲージの間の橋として設計されており、スイスの精度、信頼性、ユーザーフレンドリーなデザインを具現化しています。

V1モデル
精密測定の第一歩を踏み出す方に最適です。V1は、驚くほど簡単に一方向の測定とトレースを簡素化します。手動スクライバーに慣れたユーザーにシームレスな移行を提供し、シンプルさと堅牢性を犠牲にすることなくツールセットをアップグレードします。この機器は耐久性を持ち、スイスの耐久性と精度の精神を具現化し、即時の適用に合わせた機能を備えています。

V1+モデル
このモデルは、V1の基本的な特性を新たな高みに引き上げ、測定能力を拡大しようとする人々に対応します。追加のアクセサリーを必要とせずに多様性を高める双方向測定に加えて、V1+は内部および外部の直径測定にも完全に適しています。また、測定精度と再現性を向上させるために重要な高度な微調整と一定の測定力を備えています。

主な特徴

• 頑丈で持ち運びが容易
• 明確でシンプルなユーザーインターフェース
• 操作の快適さのためのカウンターウェイト
• 迅速でスムーズなキャリッジの動き
• スイスで設計および製造
• 直径測定機能（V1+）
• 測定力管理（V1+）
• RS232接続（Bluetoothは近日公開予定）
• 300および600 mmモデルで利用可能

主な機能（ギャラリーの説明から）

• 精密なスクライブ: 厳しい環境での精密なスクライブアプリケーションに合わせて調整されています。
• 双方向測定: 追加のツールを必要とせずに直径と中心線の測定を含む高度な機能（V1+）。
• 頑丈なデザイン: 耐久性、信頼性、簡単な輸送性のために設計されています。
• 操作の快適さ: カウンターウェイトシステムが比類のない操作効率と快適さを提供します。
• 精度の向上: 一貫した精度のための測定力管理を含みます（V1+）。
• 即時使用の準備: 非常にシンプルで直感的な操作。明確で大きなディスプレイ。
• 拡張された測定

技術的詳細
V1
測定範囲 | mm (in) | 300: 306 (12) | 600: 611 (24)
許容誤差の最大値、BMPE | mm | 300: 0.018 | 600: 0.030
再現性、RMPE (2s) | mm | 0.010（300および600の両方）
最大解像度 | mm (in) | 0.01 (0.001)（300および600の両方）
測定力 | N | –
自律性 | h | 2000（300および600の両方）
インターフェース | RS232
最大移動速度 | mm/s | 1500（300および600の両方）
重量（スチールベース） | kg | 300: 7 | 600: 8

V1+
測定範囲 | mm (in) | 300: 306 (12) | 600: 611 (24)
許容誤差の最大値、BMPE | mm | 300: 0.015 | 600: 0.025
再現性、RMPE (2s) | mm | 0.005 (Ø: 0.01)（300および600の両方）
最大解像度 | mm (in) | 0.001 (0.0001)（300および600の両方）
測定力 | N | 3（300および600の両方）
自律性 | h | 2000（300および600の両方）
インターフェース | RS232
最大移動速度 | mm/s | 1500（300および600の両方）
重量（スチールベース） | kg | 300: 7 | 600: 8
重量（花崗岩ベース） | kg | 300: 13.4 | 600: 15
上記の値は、TA-MI-121インサートを使用してISO 13225に従って決定されました。RMPEは、20回の高さ測定の一連の標準偏差の2倍（2s）として定義されます。

特性 / 技術仕様

• モデル: V1およびV1+
• 測定範囲: 306 mm (12 in)または611 mm (24 in)
• 許容誤差の最大値: V1 (0.018 mm/0.030 mm), V1+ (0.015 mm/0.025 mm)
• 再現性: V1 (0.010 mm), V1+ (0.005 mm, Ø: 0.01 mm)
• 解像度: V1 (0.01 mm/0.001 in), V1+ (0.001 mm/0.0001 in)
• 測定力: V1 (–), V1+ (3 N)
• 自律性: 2000 h
• インターフェース: RS232
• 最大移動速度: 1500 mm/s
• 重量（スチールベース）: 7 kg (300 mm), 8 kg (600 mm)
• 重量（花崗岩ベース、V1+）: 13.4 kg (300 mm), 15 kg (600 mm)
