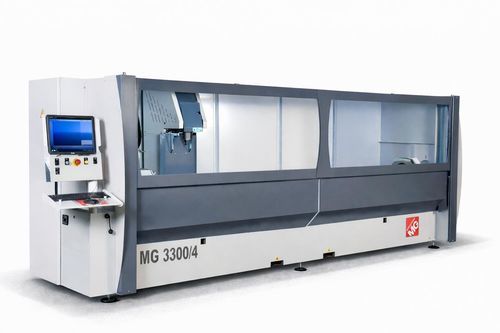

マシニングセンターは、ムービングコラムと垂直スピンドルで構成され、クランプベースの回転を含む4軸をCNCで制御し、-90°から+90°までの任意の角度を自動作業サイクルで可能にします。
-モーターはHITECO社製5.5KWを標準装備。
-クイックチェンジハンドツールコーン ISO30 空圧制御。
-自動工具交換装置(4本用)(オプションで8本用)。
-4本の空気圧式バイスと手動位置決め(オプションで自動位置決め、バイスの追加も可能)
-アルミニウム、PVC、4mmまでのスチール、3mmまでのステンレスの加工が可能(専用アクセサリーを使用)。
ボールスクリューとサーボドライブによる軸移動とクランプレール
レールとホイールでクランプベースを回転させる動作
4つのブラシレスモータによる数値制御軸
傾斜歯型ラック&ピニオンによる伝達軸
両手安全装置付きスタートサイクル
低圧装置付き4つの水平空気圧クランプ
ミスト潤滑(乳化油)装置
ツールマガジンコーン ISO30
バイスジョーはキーで調節可能なPVC製
スピンドルモーターはインバーター駆動
回転式コンソール
コントロールパネルにUSB 2.0ポート、イーサネットRJ45ソケットを装備
バーコードリーダー接続
NC - Intelマイクロプロセッサ搭載の産業用PC
LCDディスプレイ - TFT (800 x 600) カラー 10.4 "- タッチスクリーン
オペレーティングシステム Windows XP Embedded RT
ソフトウェア - 3次元
メートル法の基準線を持つ表示バイスポジショニングソフトウェア
---
