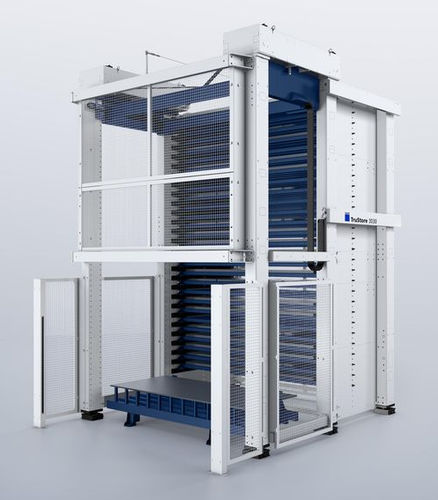

縦型自動収納システム TruStore 3000 series

パレット用コンパクトモジュール式

概要
TruStore Series 3000 は、板材向けのモジュール式タワーストレージシステムです。設置面積を削減し、段階的に拡張して複数機械を接続したフルオートの加工セルを構成できます。TRUMPF の 2D レーザ切断機、パンチング／パンチ・レーザ複合機、曲げ機などと接続可能です。パレットの格納高さは 90、170、260 mm に設定できます。大判およびマキシフォーマットに対応するバリエーションがあります。

特長

• 稼働時間向上：自動供給により機械の稼働時間を最大化します。
• 省スペース：従来の保管方法と比べて設置面積を約85%まで削減できます。
• モジュール式で拡張可能：シングルタワーからダブルタワーへ、必要に応じて自動化モジュールを追加可能。
• 大容量保管：大判構成で最大約210 t の保管が可能な構成例があります。
• 在庫可視化：Oseon ソフトウェアで倉庫・在庫データを可視化できます。

装備とオプション

• 入出庫フォーマット：ラージ（約 3000 x 1500 mm）で各格納 〜3000 kg、マキシ（約 4000 x 2000 mm）で各格納 〜5000 kg。
• 格納高さの調整：パレット段は 90 / 170 / 260 mm に設定可能。入出庫高さは個別に構成可能。
• シングルタワー：選択可能な高さレベル（概要：最大 17 レベル）；例：シングルで最大 37 枚（大判）または 24 枚（マキシ）。
• ダブルタワー：第2塔追加で容量拡張（例：大判 +38 枚、マキシ +25 枚）。
• パレットリフト下の入出庫ステーション：長辺からのアクセス、折りたたみ式の支持ピンとストッパーで迅速な統合。
• ストレージカート：リフタなし／リフタ付テーブル付きなど、縦移動または前面移動のカート。
• オートメーション接続：搬送カート経由（LoadMaster、LiftMaster、SheetMaster、BendMaster 等）や直接接続（LiftMaster Compact、LiftMaster Store、LiftMaster Store Linear）に対応。PartMaster による部品ソーティングも選択可能。
• 加工セル：複数機械を接続した加工セルの構築が可能です。

技術データ（比較）
TruStore 3030 | TruStore 3040
板材寸法: 3048 x 1524 mm | 4064 x 2032 mm
積層高さ: 90 / 170 / 260 mm | 90 / 170 / 260 mm
各格納の最大積載量: 3000 kg | 5000 kg

注意
本システムは構成可能な製品です。利用可能なバリエーション、オプションや技術データは国・仕様・選択された付属品により異なります。詳細は製品のデータシートをご確認ください。
