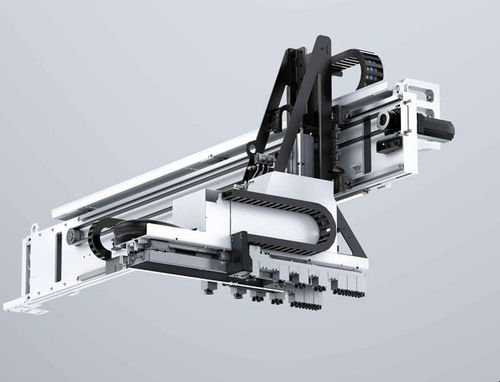

真空積荷装置 SortMaster Compact

自動パンチング用スキャンシステム付き

概要
SortMaster Compactは、パンチおよびパンチ+レーザー機械からの部品を自動で排出・仕分けするシステムです。TruPunch 1000およびTruMatic 1000 fiberとの統合を想定して設計されており、機械外での占有面積が最小限で済む入門的な自動化ソリューションです。個別制御可能な吸着パッドが多様な形状の部品を把持し、完成部品をパレットに積み重ねて下流工程への即時搬送を可能にします。

対応機種 / システム例

• TruPunch 1000
• TruMatic 1000 fiber
• SheetMaster Compactと組み合わせた拡張自動化ソリューションに対応

特長

• 確実な排出：個別制御可能な吸着パッドにより小物や複雑形状部品の取り扱いが向上。
• 省スペース設計：自動化機構は機械に統合され、パレットカートはライトバリア内に配置。
• パレットへの仕分け：部品をパレット上に積み重ね、下流工程や輸送に即対応可能。
• 自動ピック検出：スキャナーが把持の成否を検知し、必要時は自動で再試行を実行。
• 部品品質の保持：吸着技術と調整されたハンドリングによりキズや損傷を低減。

装備 / 機能

• 複数サイズの吸着パッド：構成により最大600 x 400 mmの部品に対応。
• 個別制御可能な吸着パッド：多様な形状に合わせて制御し把持成功率を高める。
• オプションのX軸拡張：手動介入なしでパレット全体の積載が可能。

技術データ
排出
最小部品サイズ（パンチ部品）：140 mm x 120 mm
最小部品サイズ（レーザ部品）：70 mm x 30 mm
最大部品サイズ（吸着パッド対応参考値）：600 mm x 400 mm
最大スタック高さ：250 mm

特徴 / 仕様

• 製品名：SortMaster Compact
• 用途：パンチおよびパンチ+レーザー機の排出・仕分け
• 対応：TruPunch 1000、TruMatic 1000 fiber
• 吸着パッドによる取り扱い参考寸法：最大600 x 400 mm（構成に依存）
• 個別制御可能な吸着パッドによる複雑形状の取り扱い
• オプション：X軸拡張でパレット全体の自動積載
• ピック検出用スキャナー搭載（自動再試行機能）
• 機械外の占有面積を最小化する設計
