レーザーシステム用積み込み / 積み下ろしシステム SheetMaster

パレット用シ－トパンチ プレス機用

概要

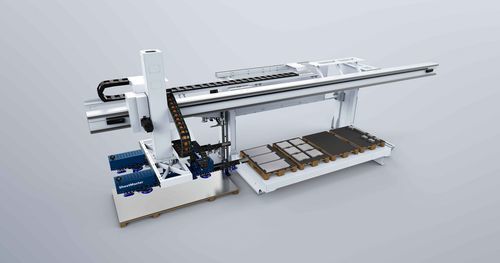

SheetMaster（新世代）はパンチング機およびパンチ・レーザ複合機の自動ローディング／アンローディングを提供します。完成部品のソーティングおよびパレタイジングを行い、アンロード中に原板を事前に分離してローディングを並行処理します。追加のソート軸により部品の柔軟な配置が可能で、個別制御可能なサクションカップとグリッパーユニットがプロセスに適した確実な部品把持を実現します。

主な特長

• 生産に並行して行う自動ローディング／アンローディングとパレタイジングでスループットを向上。
• アンロード中に原板を確実に事前分離するセパレーションステーション。
• グリッパーユニット：グリッパーバー、グリッパーアーム、個別制御可能なサクションカップ；追加のY軸で積載領域を最大限活用。
• 板厚0.5 mm〜8 mmに対応（標準構成は最大6.4 mm、オプションで8 mmおよび荷重拡張対応）。
• 大型部品から小型部品まで迅速かつ安全に取り出し可能、任意順でのパレタイジングや中間スタックにも対応。
• TruStore、STOPA、各種カートシステムとの接続・拡張が可能。

技術仕様（表）
項目 | SheetMaster ミドルサイズ | SheetMaster ラージサイズ
最大シートサイズ | 2500 mm x 1250 mm | 3067 mm x 1532 mm
最小シートサイズ | 800 mm x 800 mm | 800 mm x 800 mm
最大板厚 | 8 mm | 8 mm
最小板厚 | 0.5 mm | 0.5 mm
最大シート重量 | 240 kg | 240 / 300 kg
最小部品サイズ（パンチ） | 140 mm x 120 mm | 140 mm x 120 mm
最小部品サイズ（レーザ） | 70 mm x 30 mm | 70 mm x 30 mm
最大積載高さ | 340 mm | 340 mm

用途と利点

• 中〜大ロットでの並行ローディング／アンローディングにより生産性を向上。
• 無人運転が可能な信頼性の高い自動運転でシフト運用に対応し人員負荷を低減。
• 原板の事前分離と部品の同時投入によりサイクル短縮。
• 追加ソート軸により柔軟なパレタイジングと省スペース配置が可能。

技術仕様詳細

• 製品名：SheetMaster（新世代）
• 主な機能：自動ローディング／アンローディング、事前分離、ソーティング、パレタイジング
• 対応シートサイズ（最大／最小）：ミドル 2500 x 1250 mm / 800 x 800 mm、ラージ 3067 x 1532 mm / 800 x 800 mm
• 板厚範囲：0.5 mm〜8 mm（標準は最大6.4 mm、オプションで8 mm対応）
• 標準最大シート重量：240 kg（ラージでオプションにより最大300 kg）
• 最小部品サイズ：パンチ 140 x 120 mm、レーザ 70 x 30 mm
• 最大積載高さ：340 mm
• 個別制御サクションカップ搭載のグリッパーユニットおよびY軸による積載最適化
• 原板の事前分離を行うセパレートステーション
• TruStore、STOPA、各種カートシステムとの拡張・接続が可能
• 注：一部の能力（例：300 kg）の拡張は2026年以降の追加パッケージで対応予定
