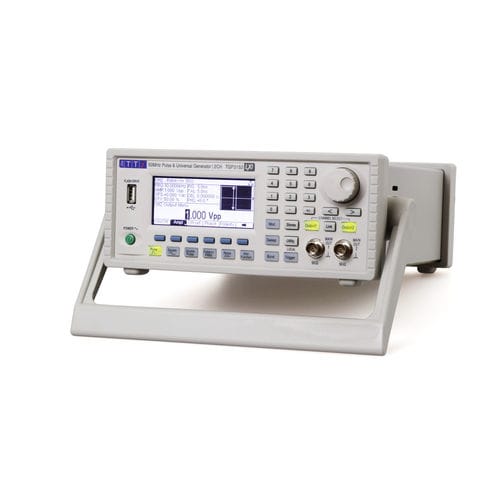

TGP3100シリーズは、オールデジタル方式による真のパルスジェネレータです。従来のパルスジェネレータの機能を再現しながら、パルス変調など多くの機能を追加することができます。
パルスジェネレータとしてだけでなく、高性能ノイズジェネレータ、ファンクションジェネレータ、任意波形発生器としても使用でき、まさに万能波形発生器です。
- パルス波形は1mHz~50MHz[25MHz]、最小立ち上がり時間5ns[8ns]。
- パルス、ダブルパルス、パルスパターン、PRBS波形
- パルス周期、パルス幅、パルス遅延の分解能は100psまたは11桁
- 独立に可変な立ち上がり時間と立ち下がり時間:5ns [8ns]から800秒まで
- 低ジッタの非同期動作、外部トリガによるパルスまたはパルス再構成
- 高駆動能力出力は、50オームで20V pk-pkを提供可能(比類なし)
- AM.FM、PM、FSK、BPSK、SUM、PWM、PDMなどの幅広いパルス変調を内部または外部変調源を用いて実現。
- 内部または外部トリガ・ソースによるトリガ(バースト・カウント)またはゲーティング動作
- 25MHzまでのフルノイズジェネレータ(クレストファクタおよびユーザ定義分布が選択可能
- 16種類の波形に対応する任意波形/ファンクション・ジェネレータ
- 最大50MHzの正弦波[25MHz]。
- 800MS/sサンプリング・レート、16ビット垂直分解能の任意波形
- 全波形タイプに豊富な内部/外部変調機能を搭載
- 全波形タイプの線形および対数掃引
- フロント・パネルにUSBフラッシュ・ドライブ・インタフェースを搭載
- GPIB(オプション)、USB、LXI準拠のLANインタフェース
---
