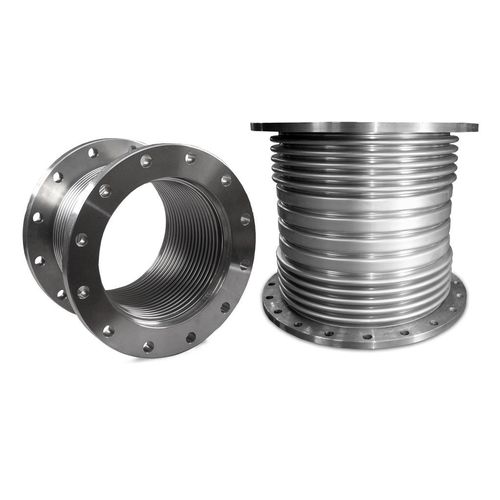

スチール製伸縮継手 AX1T - PN 16

円形フランジ取り付け軸方向

材質AISI 321 フランジ炭素鋼 溶接端： 炭素鋼 アキシャルコンペンセータは、パイプラインの軸方向および横方向の動きを補正するために設計されています。ステンレス ご要望に応じて、ステンレス製エンドや標準より長いコンペンセータも提供可能です。 鋼製コンペンセータは、1つまたは複数の多層波形鋼製ベローズと、フランジ接続、溶接接続などの適切な接続部で構成されます。ベローを形成するために、隣接するシートメタル層が波形に成形されます。単一のステンレス鋼シートメタルは、例えば厚さ0.2～0.5mmです。ベローのこの多層設計は、例えば波形スチールホースの場合のように、同じ全体厚さと波形の高さの単層設計よりもはるかに高い柔軟性を保証します。従って、波形のスチールホースはコンペンセータの代用にはなりません - 同じ柔軟性で同等の変形に対応することはできません。 鋼製コンペンセータは、パイプラインの変位のタイプによって、以下のタイプに分けられます：
