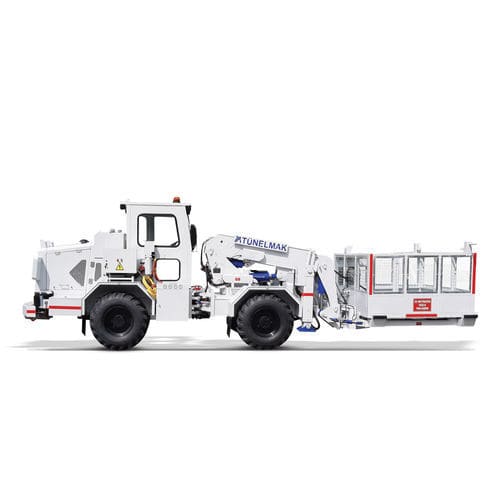

地下採鉱用実用車 Adroit 520AH

ディーゼル自走式4輪

概要
Adroit 520AHは、地下作業や狭隘空間向けに設計された自走式関節型バスケットプラットフォームです。EN280規格に準拠して製造され、Deutz製103 kWディーゼルエンジン（Euro Stage III）、Dana 4×4の油圧駆動アクスルと駆動システム、40%の登坂能力を持つS.A.H.Rブレーキシステムを備えています。

主な特長

• ブーム収縮時の揚程能力：1500 kg＋作業者2名
• 最大揚程（バスケット床）：5.8 m
• Deutz 103 kW ディーゼルエンジン（Euro Stage III）
• Dana 4×4 油圧駆動アクスルおよび油圧駆動システム
• 40%登坂可能なS.A.H.Rブレーキシステム
• 安定用シリンダーおよびバスケット自動安定装置
• 慣性検知および過負荷検知の安全システム

バスケットと揚程・積載量
バスケット寸法：2.00 m x 2.00 m x 1.10 m。容量：ブームが完全に縮んだ状態で1500 kg＋作業者2名；ブームが完全に伸びた（テレスコープ時）状態で500 kg＋作業者2名。ブームの可動範囲は左右±30°、上下-15° / +65°です。安定装置を使用せずブームが閉じた状態の耐荷重は500 kg＋作業者2名です。キャブはLevel 2 FOPSおよびROPS認証を取得しています。

用途
Adroit 520AHは採掘現場、地下鉄トンネルの保守、換気設備、電気機械設備の設置、注入工や爆破（ダイナマイト）設置などの地下作業に適しています。

技術仕様

• モデル：Adroit 520AH
• 適合規格：EN280
• エンジン：Deutz 103 kW ディーゼル（Euro Stage III）
• 駆動/伝達：Dana 4×4 油圧駆動アクスルおよび油圧駆動システム
• ブレーキシステム：S.A.H.R（40%の登坂を可能にする）
• 最大揚程（バスケット床）：5.8 m
• 天井到達（リーチ）：7.8 m
• バスケットサイズ：2.00 m x 2.00 m x 1.10 m
• バスケット容量（ブーム閉状態）：1500 kg＋作業者2名
• バスケット容量（ブーム全伸長／テレスコープ）：500 kg＋作業者2名
• 安定装置未使用時の耐荷重（ブーム閉状態）：500 kg＋作業者2名
• ブーム動作：左右±30°；上下-15° / +65°
• 安全システム：安定シリンダー、バスケット自動安定、慣性検知、過負荷検知
• キャビン：Level 2 FOPSおよびROPS認証
• 代表的な用途：採掘、地下鉄トンネル、地下換気工事、電気機械設置、注入工、爆薬設置
