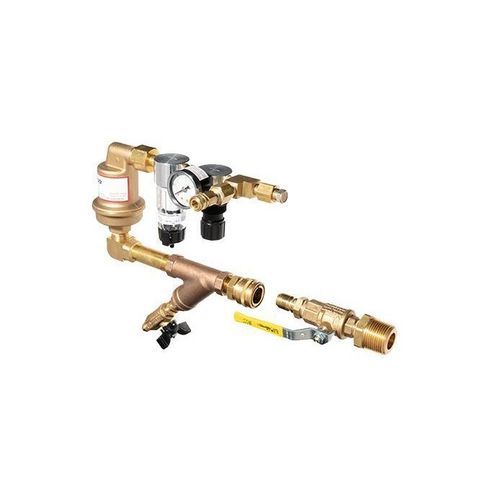

空気換気口 TAV-D

ガス不凝縮気体自動

概要
Tyco® TAV-D 乾式システム用エアベントは、乾式消火スプリンクラー配管システム内の酸素を排出するための装置です。Tyco® NG-1 窒素発生器からの連続的な窒素供給により、TAV-D はシステム内の酸素を含むガスを排出します。短時間で酸素濃度を約2%未満まで低減します。TAV-D は Tyco® TSGA SMART ガスアナライザーと併用する際の供給ガス源としても機能します。Tyco® のエアベントは TAV-D と TSV-D の2モデルがあり、TSV-D は目標窒素濃度に達すると制御盤に接続された電気ソレノイド弁がベントを自動で閉止します。

対応機器
NG-1 窒素発生器

製品情報
システム種別：乾式、プリアクション
製品種別：酸素除去ベント

特長

• システム立ち上がり配管に直接取り付け可能
• THGA または TSGA ガスアナライザー用の窒素サンプリングポートを装備
• システム作動時のフロート式自動遮断機能
• 14日間の窒素注入・パージ処理後は手動で閉止する必要あり
• フェイルセーフの背圧レギュレータを内蔵
• 支持ハンガーは不要

利点

• 腐食の低減 — 窒素が腐食を引き起こす酸素を置換
• 使用寿命の延長 — 腐食低減によりシステムの使用寿命が延びる可能性
• 業務中断の最小化 — 腐食による漏洩・ダウンタイムのリスクを低減

仕様 / 技術データ

• 寸法：12.0 in.（W）x 4.65 in.（D）x 9.1 in.（H） (305 mm（W）x 118 mm（D）x 231 mm（H）)
• センサータイプ：乾式、プリアクション
• 使用圧力：最大175 psig（12 bar）
• システム接続：1-inch NPT オス
• 使用温度範囲：40°F～120°F（4.5°C～49°C）
