油圧式接続部品

ソケット鋳鉄製スチール製

サブタイトル

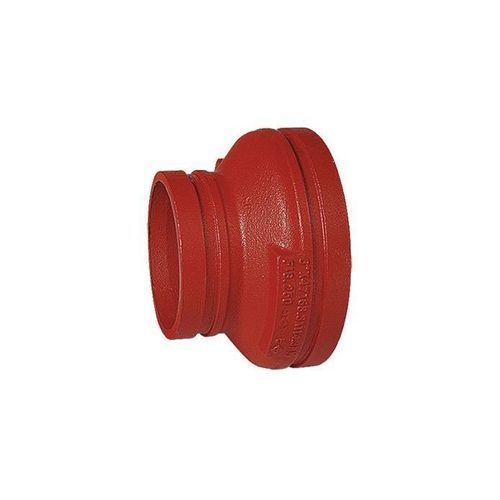

配管の中心線を維持しながら口径変換を行う、Grinnell G-Fire用の同心リデューサー（グルーブ継手）。

概要
Grinnell G-Fireのグルーブ配管システム内で本同心リデューサーを使用し、同一軸上での口径変更を実現します。Grinnell G-Fireのグルーブ継手は、方向変更、分岐追加、口径低減、配管のキャッピングを経済的かつ短時間で行えるソリューションです。製品群はダクタイル鋳鉄または製作品の鋼で提供され、消防設備や産業用途に適しています。

認証と寸法
認証：ULおよびC-UL Listed、FM、VdS、LPCB Approved
寸法：詳細は技術資料 TFP1815 を参照してください（対応サイズ・圧力の組合せ）

特徴

• 鋳造のグルーブ継手はほぼ全断面の流路特性を確保
• 特殊構成向けの製作品グルーブ継手の幅広いラインナップ
• 塗装仕上げまたは溶融亜鉛めっき仕上げを選択可能
• 定格圧力：300 psi（20.7 bar）
• 溝裏にフルバックストップを備え、カップリングの確実な噛合いとシステム剛性を確保
• 省スペース化に寄与するショートパターンの90°エルボおよびティーを用意
• 認証：ULおよびC-UL Listed、FM、VdS、LPCB Approved

導入メリット

• 実績ある互換性 — Grinnell G-Fireのカップリングやアクセサリと直接互換になるよう設計。
• 施工効率の向上 — グルーブ接続は現場作業を削減し、溶接やフランジ接続に比べて迅速な組立を可能にします。

技術仕様

• 仕上げ：オレンジ無鉛塗装；RAL赤無鉛塗装；ASTM A153 準拠の溶融亜鉛めっき
• 認証：ULおよびC-UL Listed、FM、VdS、LPCB Approved
• 定格圧力：300 psi（20.7 bar）
• 寸法：全サイズは技術資料 TFP1815 を参照
• 材質：ダクタイル鋳鉄または製作品鋼（製品群により異なる）
