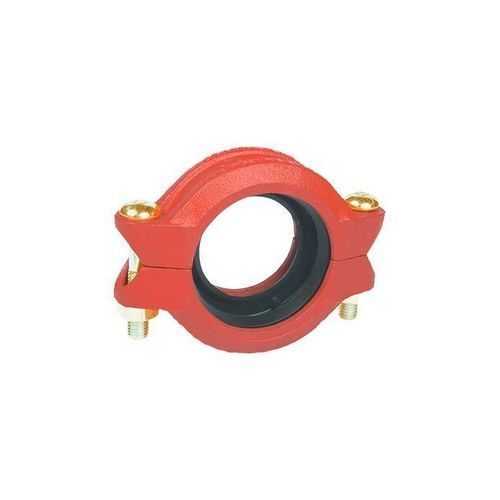

連結器配管用継手 Figure 705

溶融亜鉛メッキ鋼製ペイントスチール製フレキシブル

概要 Grinnell G-Fire Figure 705 溝付きフレキシブルカップリングは、配管の角度および直線方向のたわみ、熱による伸縮、および配管の位置ずれに対応できる、信頼性の高い配管接続方法を提供します。 Figure 705 カップリングは、防火設備用途で使用する場合、配管のサイズおよび肉厚に応じて、最大 300 psi (20.7 bar) の圧力定格を有しています。 製品詳細（表より） 製品タイプ：フレキシブルカップリング 認証および認可：ULおよびC-UL認定、FM、VdS、LPCB承認 サイズ：1インチ～12インチ（DN25～DN300） 特長

• 対応サイズ：1インチ（DN25）から12インチ（DN300）
• ULおよびC-UL認定； FM、VdS、およびLPCBの承認を取得
• 標準で潤滑済みのグレード「A」EPDMガスケット（紫色のカラーコード）
• 防火設備で使用する場合、配管サイズおよび肉厚に応じて最大300 psi （20.7 bar）に対応（防火設備での使用時、配管サイズおよび肉厚による）
• 配管間の変位に対応するための必要な柔軟性を提供
• ドライパイプ式防火システム、真空システム、および冷凍庫用途向けに、トライシールグレードE EPDMガスケット仕様もご用意

特長

• 信頼のソリューション：Grinnell G-Fireの継手、カップリング、および付属品は、信頼性の高いソリューションを提供する製品として、何世代にもわたり信頼されてきました。
• 幅広い製品ラインナップ： Grinnell G-Fire製品は、Tyco製のスプリンクラーやバルブを含む、ジョンソン・コントロールズの幅広い消火製品ラインナップの一部です。

特徴／技術仕様

• 仕上げ：オレンジ色、無鉛塗料；RALレッド、無鉛塗料；ASTM A153に準拠した溶融亜鉛めっき
• ガスケット： あらかじめ潤滑処理済みのグレード「A」EPDM、カラーコード：バイオレット；使用温度範囲：-30°F～150°F（-34°C～66°C）
• 代替ガスケットオプション： ドライパイプシステム、真空システム、および冷凍庫用途向けに、トライシールグレードE EPDMが利用可能
• 認証および認可：ULおよびC-UL認定； FM、VdS、およびLPCBの承認を取得
• サイズ：1インチ～12インチ（DN25～DN300）
• 耐圧定格： 防火用途において、配管サイズおよび肉厚に応じて最大300 psi（20.7 bar）
• 機能：配管の回転運動および／または角度のずれを許容します。角度および直線方向のたわみ、熱膨張・収縮、および位置ずれに対応し、システムの設置を容易にします
