概要

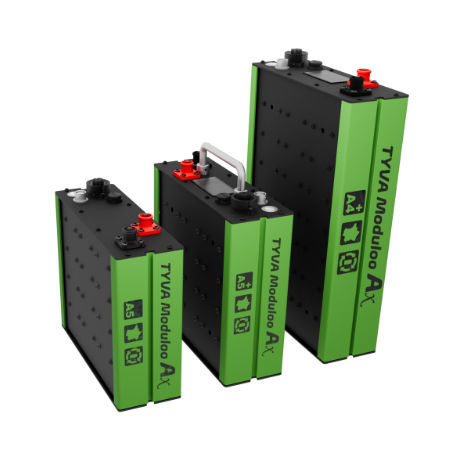

Moduloo AxおよびBxリチウム電池シリーズは、極めてコンパクトな筐体で最大の電力を供給するように設計されています。これは、市場で最も軽量なソリューションの一つです。 主に2つのバージョンが用意されています：
- Moduloo Ax：重量とスペースが重要なアプリケーションに最適です。
- Moduloo Bx：汎用性が高く、堅牢で、ラックマウントが可能、IP65規格に準拠しています。
設計とアーキテクチャ
プラグアンドプレイ方式を採用し、共通のモジュラーアーキテクチャを備えています。単独での動作でも、直列・並列接続でも、これらのソリューションはお客様の設計上の制約に合わせて柔軟に対応します。統合の可能性を広げることで、Moduloo AxおよびBxはあらゆる設置スペースに容易に適応できます。 バリエーションには、フロントパネルコネクタやブラインドメイト（ラック）コネクタ、および複数のフロントパネルオプション（非ラック版：A、B、C、D；ラック版：E、F、G、H）が含まれます。
認証および準拠
Moduloo AxおよびBxシリーズは、RoHS、CE、およびUN 38.3の認証を取得しています。安全かつ迅速、経済的な輸送を確保し、欧州の要件に準拠していることが認証されています。
主な特長
- コンパクトな筐体で高いエネルギー密度を実現。
- 軽量設計（市場で最も軽量なソリューションの一つ）。
- モジュラー構造：スタンドアロン、または直列／並列構成が可能。
- IP保護等級：Moduloo Axは通常IP54（超コンパクト）、Moduloo BxはIP65（堅牢、防水）に対応。
- 通信オプション：CAN 2.0、SMBUS、I2C（モデルにより異なります）。
- 持続可能性：交換可能セル再生技術（TYVA Refill）に完全対応。
- 統合を想定した設計（ブラインドメイトまたはフロントパネルへの組み込み、複数のフロントパネルオプション、HMIおよびカスタムインターフェースに対応）。
標準 Moduloo Ax - モデル一覧（表形式）
品番 | 構成 | 公称エネルギー | 公称容量 | 充電電圧 | 充電／放電最大電流 | 公称電圧 | データ | 形式 | 外形寸法（mm） | 重量
TYREB_LC_A5P_X_14V | 4S20P | 980 Wh | 67 Ah | 16,8 V | 25 A / 25 A | 14,6 V | SMBUS および I2C | A5+ | 208 x 220 x 77 | 4,8 kg
TYREB_LC_A4P_X_14V | 4S35P | 1710 Wh | 117 Ah | 16.8 V | 25 A / 25 A | 14,6 V | SMBUS および I2C | A4+ | 323 × 220 × 77 | 8,5 kg
TYREB_PR_A5B_X_25V | 7S10P | 860 Wh | 33.5 Ah | 29.4 V | 17 A / 80 A | 25.55 V | CAN 2.0 | A5 | 188 × 220 × 77 | 4.2 kg
TYREB_PR_A4P_X_25V | 7S20P | 1710 Wh | 67 Ah | 29.4 V | 34 A / 90 A | 25.55 V | CAN 2.0 | A4+ | 323 × 220 × 77 | 8.5 kg
TYREB_PR_A5B_X_51V | 14S5P | 860 Wh | 16.75 Ah | 58.8 V | 8.5 A / 40 A | 51.1 V | CAN 2.0 | A5 | 188 × 220 × 77 | 4.2 kg
TYREB_PR_A4P_X_51V | 14S10P | 1710 Wh | 33.5 Ah | 58.8 V | 17 A / 80 A | 51,1 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8,5 kg
注：「X」は、ラックマウント非対応モデルにおいて、フロントパネルをA、B、C、Dから選択できることを示します。
標準 Moduloo Bx - モデル一覧（表形式）
品番 | 構成 | 公称エネルギー | 公称容量 | 充電電圧 | 充電／放電最大電流 | 公称電圧 | ラックマウント版 | 外形寸法（mm） | 重量
TYREB_PR_BX1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29,4 V | 17 A / 80 A | 25.55 V | なし | 239 × 239 × 103 | 7.5 kg
TYREB_PR_BXR1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29,4 V | 17 A / 80 A | 25.55 V | 有 | 239 × 239 × 103 | 7.5 kg
TYREB_PR_BX1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58,8 V | 8,5 A / 40 A | 51.1 V | いいえ | 239 × 239 × 103 | 7.5 kg
TYREB_PR_BXR1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | 有 | 239 × 239 × 103 | 7,5 kg
TYREB_PR_BX2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29,4 V | 32 A / 60 A | 25.55 V | いいえ | 396 × 239 × 103 | 12.7 kg
TYREB_PR_BXR2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29,4 V | 32 A / 60 A | 25.55 V | 有 | 396 × 239 × 103 | 12.7 kg
TYREB_PR_BX2_X_51V （別構成） | 14S8P | 2044 Wh | 40 Ah | 58,8 V | 17 A / 80 A | 51,1 V | いいえ | 396 x 239 x 103 | 12,7 kg
TYREB_PR_BXR2_X_51V (代替構成) | 14S8P | 2044 Wh | 40 Ah | 58.8 V | 17 A / 80 A | 51.1 V | いいえ | 396 x 239 x 103 | 12.7 kg
注：「X」はフロントパネルの選択肢を示します。ラックマウント対応モデルもご用意しています（ブラインドメイトコネクタ）。
用途
- ロボット工学およびドローン
- 防衛・軍事
- 電動モビリティ（AGV、EV）
- エネルギー貯蔵およびオフグリッド用途
- 街路設備、船舶、イベント、映画制作、建設、その他統合が重要なシステム
派生製品およびカスタム製品
本製品群はカスタマイズが可能です：カスタム電圧、容量、放電電流、特定のHMI、DC/DC変換、リモートスイッチ、特殊コネクタ、特注筐体およびフロントパネル、統合型熱管理（ヒーター）、防水性能の向上、サブアセンブリ、およびCorepacks。 お客様のシステムに合わせて電力やインターフェースを最適化するため、専用の研究開発および統合サポートを提供しています。
特性／技術仕様
- シリーズ名：Moduloo Ax および Bx
- メーカー／ブランド：TYVA Energie
- 公称電圧（Ax）： 14 V、25 V、51 V
- 公称電圧（Bx）：25 V、51 V
- フォームファクタ（Ax）： A5、A5+、A4+
- フォームファクタ（Bx）：Bx1 および Bx2（フロントパネル）、BxR1 および BxR2（ブラインドメイト／ラック）
- IP保護等級： Ax：標準 IP54（超コンパクト）、Bx：設計 IP65（堅牢、防水）
- ライフサイクル：700～5,000サイクル（温度、放電深度、動作電力による）
- 通信： CAN 2.0、SMBUS、I2C（モデルによる）
- 持続可能性：交換可能セルの再生対応（TYVA Refill）
- 認証：CE、RoHS、 UN 38.3
- 代表的なモデル例（エネルギー／容量／外形寸法／重量）：TYREB_LC_A5P_X_14V（980 Wh、67 Ah、 208 × 220 × 77 mm、4.8 kg）や TYREB_PR_BX2_X_51V（2044 Wh、80 Ah、396 × 239 × 103 mm、12.7 kg）などの部品番号については、上記の表の項目を参照してください。
- 最大放電電流はモデルによって異なります。例として、一部のAxエネルギー容量型バリエーションでは最大90 A、一部のBxバリエーションでは最大80 Aなどがあります（正確な値についてはモデル表の記載を参照してください）。
- フロントパネルのオプション：非ラック型には複数のフロントパネル（A、B、C、D）、ラックマウント型にはE、F、G、Hが用意されています。一部のフロントパネルオプションには、LCD、バーグラフ、ハンドル、オン/オフボタンの組み合わせが含まれます。
